TB67H450FNG搭載モータドライバ ピッチ変換基板
送料区分: 200
商品コード: SSCI-058803
発売日: 2020-02-20
在庫数: 41
短いURL: ssci.to/5880
¥495
（税込）
¥495
-
¥495
Current price
¥495

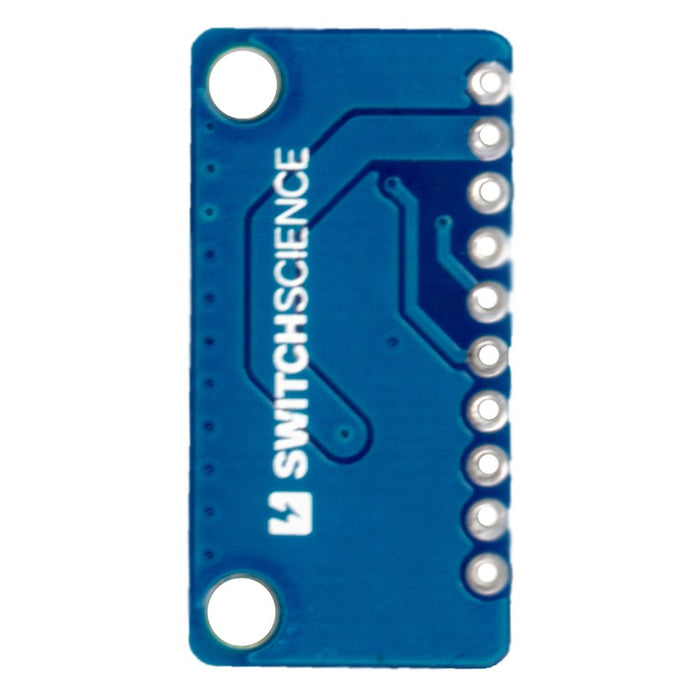

東芝デバイス＆ストレージのブラシ付きモーター用ドライバIC、TB67H450FNGを搭載した基板です。よく使われるTA7291Pのピン配置に極力近づけてあるので、大きな変更なしで使う事ができます。
モーター電源電圧は4.5 V〜44 V、出力電流は最大3.0 Aまでに対応するため、基板の銅箔厚みを通常の基板の倍（70 um）にしてあります。ただし出力電流はチップの放熱にも依存するため、3.0 A流せることは保証できません。
ピン配置
| ピン番号 | 信号名 | 機能 |
|---|---|---|
| 1 | GND | GND端子 |
| 2 | OUT1 | モーター出力端子1 |
| 3 | N.C. | 未接続 |
| 4 | VREF | モーター出力電流設定端子 |
| 5 | IN1 | ロジック入力端子1 |
| 6 | IN2 | ロジック入力端子2 |
| 7 | VM | モーター電源 |
| 8 | RS | モーター出力電流検出用端子 |
| 9 | N.C. | 未接続 |
| 10 | OUT2 | モーター出力端子2 |
TB67H450FNG仕様
- 機能 : 定電流PWM制御可能 / 正転/逆転/ショートブレーキ/ストップ機能 / スタンバイ機能
- 用途 : DCモータ駆動用 / 汎用
- 種別 : ブラシつきモータ用ブリッジドライバ
- 駆動モーター数 : 1
- モーター電源電圧 : 4.5 V〜44 V
- モーター出力電流 : 最大3.0 A
- ロジック入力電圧 : 2.0 V〜5.5 V
資料
- 回路図（PDF）
- メーカー商品ページ
- TB67H450FNGデータシート（PDF）
- 2種類のモータドライバの違いについて スイッチサイエンスマガジンの記事
寸法図
