SKU 701

パワードライバシールドキット--販売終了

送料区分: 200

販売終了

商品コード: SFE-DEV-10618

発売日: 2011-08-18

短いURL: ssci.to/701

売り切れ
¥2,538 (税込)
¥2,538 - ¥2,538
Current price ¥2,538

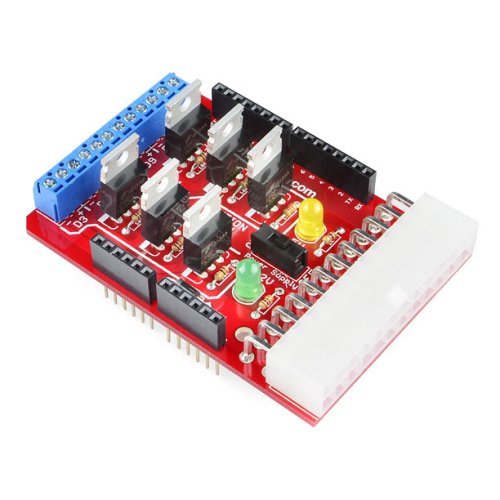

パソコン用のATX電源などの直流電源をArduinoで制御するためのシールドです。フェアチャイルドセミコンダクター社のRFP30N06LEを6つ搭載しています。つまり、6つのPWM出力に対応しています。
12V出力×3と5V出力×3の構成になっています。(旧製品は12V出力×6)
ATX電源の12Vから保護ダイオードを通してArduinoのVINへ給電されるようになっています。

キットのため、組み立ての必要があります。また、大電流・大電圧を扱う際の事故には十分ご注意ください。

●資料
RFP30N06LEデータシート[PDF]
回路図

製造元の販売ページ:http://www.sparkfun.com/…
製造元希望小売価格:19.95ドル(税別)

内容物

カーボン抵抗 10kΩ x 6
カーボン抵抗 1kΩ x 2
RFP30N06LE MOSFET x 6
ダイオード(1N4001) x 1
スイッチ x 1
黄色LED x 1
緑色LED x 1
ATX電源用のソケット(24P) x 1
3ピンスクリューターミナル x 3
6ピンのソケット x 2
8ピンのソケット x 2
専用基板 x 1

基板
