ATtiny1616-MNRピッチ変換基板

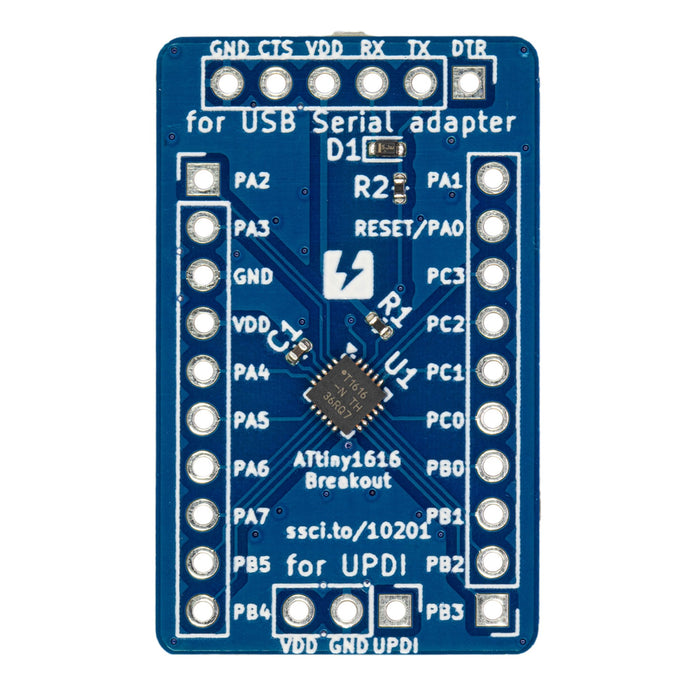

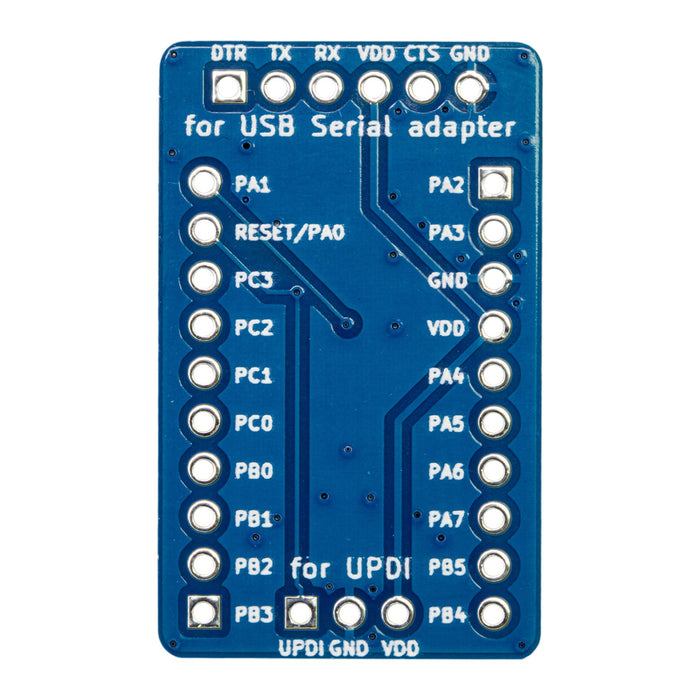

Microchip社の3 mm角小型マイコンであるATtiny1616-MNRをブレッドボードでも扱いやすくするため2.54 mmピッチに変換した基板です。

ATtiny1616-MNRは小さいフットプリントながら16 kBのフラッシュメモリを内蔵しています。
書き込み方法はUPDIとなりますが、従来のUSB-シリアル変換アダプターでも書き込みができるようになっています。
(USB-シリアル変換アダプター用の書き込み端子を使ったシリアル通信はできません。シリアル通信にはPB2/PB3端子をご利用ください。)

megaTinyCoreを導入することでArduino IDEで扱うことができるようになります。

Arduino IDE 2.0.x系では"→(書き込みボタン)"での書き込みはできず、"スケッチ" - "書き込み装置を使って書き込む"から、書き込みが可能です。

ピンヘッダなどはんだ付けされていません。必要なものをはんだ付けしてお使いください。

megaTinyCoreのインストールに失敗する場合

megaTinyCoreのインストール時に下記のエラーが出ることがあります。
(jsonファイルが配置されたサーバーのSSL証明書期限切れに起因するものです)

その場合はArduino IDE - ファイル - 基本設定 にある追加のボードマネージャのURLに追加したURLを下記のように置き換えてみてください。
http://drazzy.com/package_drazzy.com_index.json
↓
https://raw.githubusercontent.com/SpenceKonde/ReleaseScripts/refs/heads/master/package_drazzy.com_index.json

ATtiny1616仕様

• 動作電圧: 1.8 V ～ 5.5 V
• フラッシュメモリ: 16 KB
• SRAM: 2 KB
• EEPROM: 256 B
• クロック速度: 最大20 MHz
• I/Oピン: 最大18本
• 通信インターフェース: USART、I²C、SPI対応

ピン配置(megaTinyCoreピン配置付き)

拡大表示

資料

• 回路図
• megaTinyCore（GitHub）
• Arduino IDEボード設定　拡大表示

• Arduino IDE書き込み装置設定　拡大表示

• 基板外形図


商品コード: SSCI-102018
