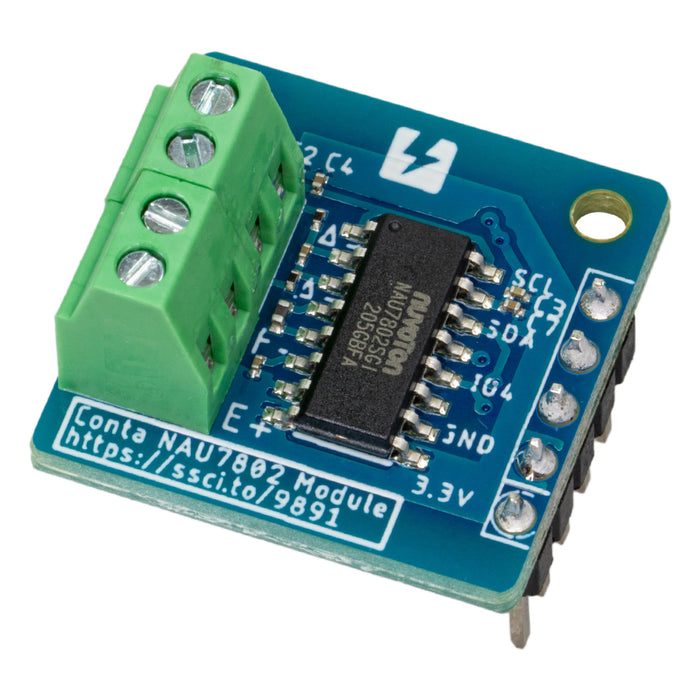

Conta™ ロードセルアンプモジュール NAU7802搭載

NAU7802を搭載したConta規格のロードセルアンプモジュールです。NAU7802は差動入力で24ビットの分解能を持つため精度が高く、特に低ドリフト特性が必要な用途に適しています。ピンヘッダ、ターミナルブロック付きではんだ付けなしてロードセルによる測定が可能です。

本製品は「Conta™シリーズ」の規格に則った製品です。単体での使用はもちろん、Conta™ベースボードに搭載することもできます。Conta™シリーズの全製品カタログも合わせてご覧ください。

特徴

• NAU7802搭載
• 動作電圧：2.7 V~5.5 V（Conta 規格では 3.3 V ± 0.3 V）
• I²C通信
  - I²Cアドレス：0x2A（変更不可）
• ピンヘッダ、ターミナルブロック搭載
• 基板外形：20 x 20 mm（Conta 規格準拠）

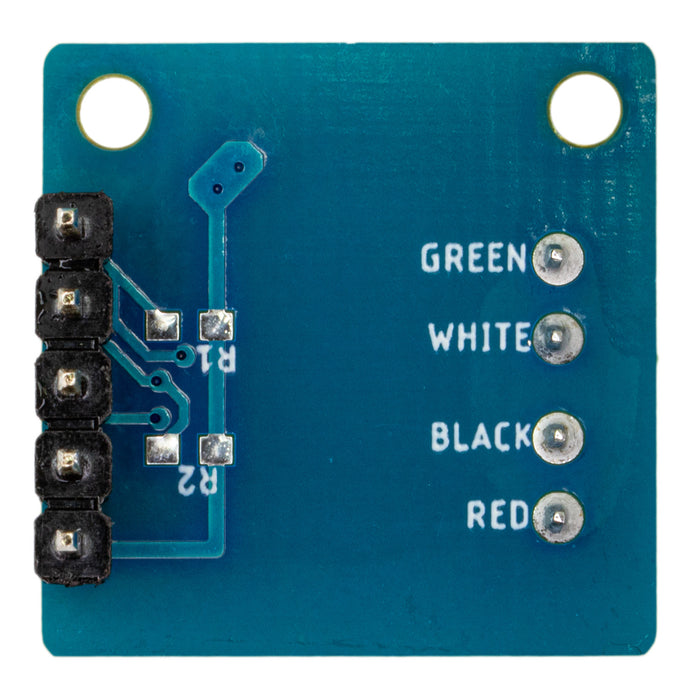

I²C バスのプルアップ抵抗が搭載されていません。必要な場合は、基板裏面の「R1・R2」に1608サイズのチップ抵抗を搭載することができます。ご利用用途に合わせて、適宜抵抗を追加してください。

資料

• NAU7802 データシート
• Conta™規格
• 回路図

商品コード: SSCI-098915
