グラフィックLCD 128x64 STN フルカラーLEDバックライト--販売終了

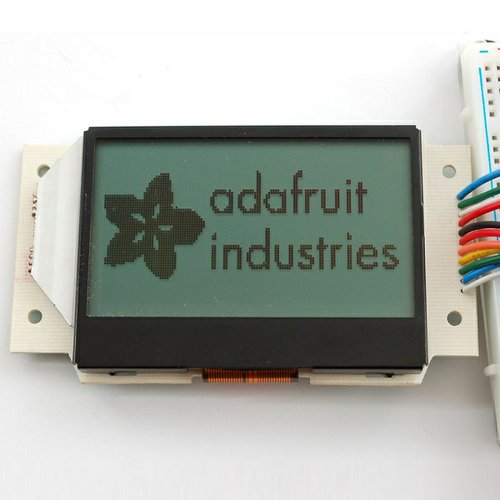

フルカラーLEDバックライトの付いた、128ｘ64ドットのグラフィック液晶ディスプレーモジュールです。
4〜5ピンで接続出来ます。

特徴

• 電源電圧：標準3.0V(2.4〜3.3V)
• ピンピッチ2mm 11ピン
• シリアルインターフェース:4もしくは5本のデジタルピンのみで使用可能
• 低消費電力
• RGBフルカラーバックライト
• 4050レベルシフトIC付き
• 外形： 95mm x 55mm
• 表示領域： 65.5mm x 31.5mm

資料

• データシート
• チュートリアル
• Arduino用ライブラリ

製造元の販売ページ:http://www.adafruit.com/…
製造元希望小売価格:17.95ドル

ピン配置

右上から

11B(LED-) 0V 青LEDバックライト
10G(LED-) 0V 緑LEDバックライト
9A(LED+) 3V LEDバックライト（RGB共通）
8R(LED-) 0V 赤LEDバックライト
7VSS 0V GND
6VDD 3.0V 電源
5SID H/L シリアル入力データ (SID)
4SCLK H/L シリアル入力クロック(SCLK)
3A0 H/L レジスタ選択 H:ディスプレイデータ L:コントロールデータ
2/RST リセット Lowで有効
1/CS チップセレクト Lowで有効

バックライト点灯例

商品コード: ADA-250
