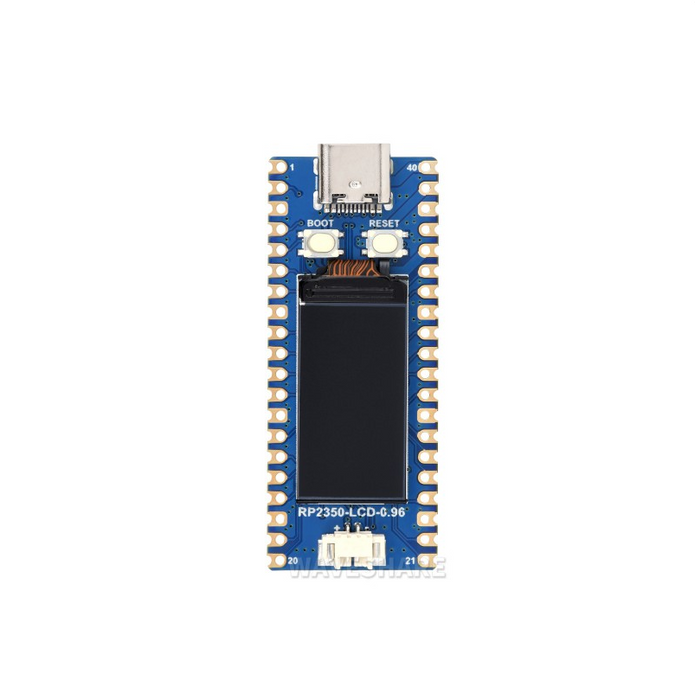

RP2350-LCD-0.96-M

0.96インチのIPS液晶ディスプレイを搭載した、RP2350Aの開発モジュールです。バッテリーを接続するための端子と、DC-DCコンバータ、バッテリーマネージャICを搭載しています。

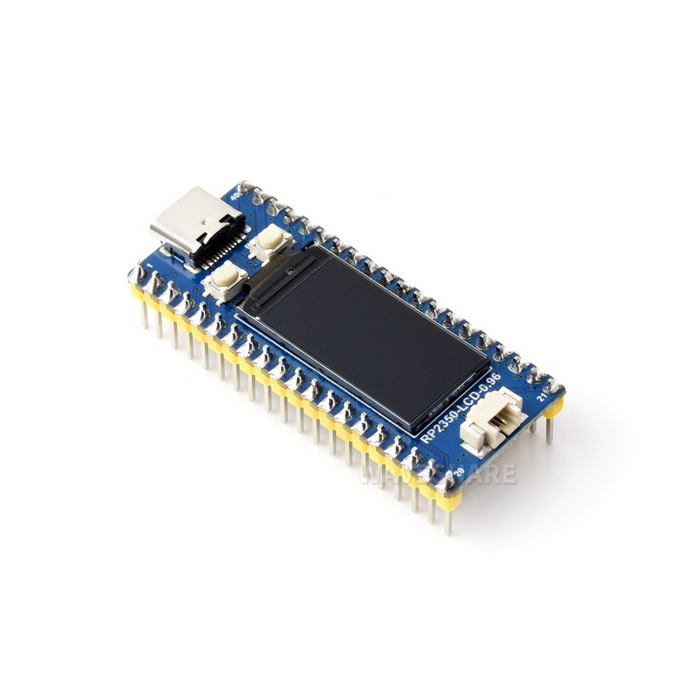

注意：本製品はピンヘッダ実装済みです。

特徴

• RP2350A搭載
• USB Type-Cコネクタ搭載
• 低消費電力のスリープ / 休止モード
• マスストレージとして認識される本モジュールにPC上でプログラムをドラッグアンドドロップするだけで書き込みが可能
• 0.96インチ、160 x 80ピクセルのフルカラーIPS LCDディスプレイ搭載
• リチウムバッテリー充放電端子搭載
• 高効率DC-DCコンバータチップMP28164搭載（最大負荷電流2 A）
• タイマー、温度センサー搭載
• 浮動小数点計算ライブラリあり

仕様

• CPU：RP2350A搭載
• プロセッサ：デュアルコアCortex-M33 & デュアルコアHazard 3 RISC-V@150 MHz
• メモリ：520 KB SRAM、4 MB フラッシュメモリ
• ペリフェラル：
  • 26 x 多機能GPIOピン
  • 2 x SPI
  • 2 x I²C
  • 2 x UART
  • 4 x 12ビットADC
  • 16 x PWMチャネル
  • 12 x PIOステートマシン
  • 1 x USB 1.1マネージャ（ホスト/デバイスに対応）

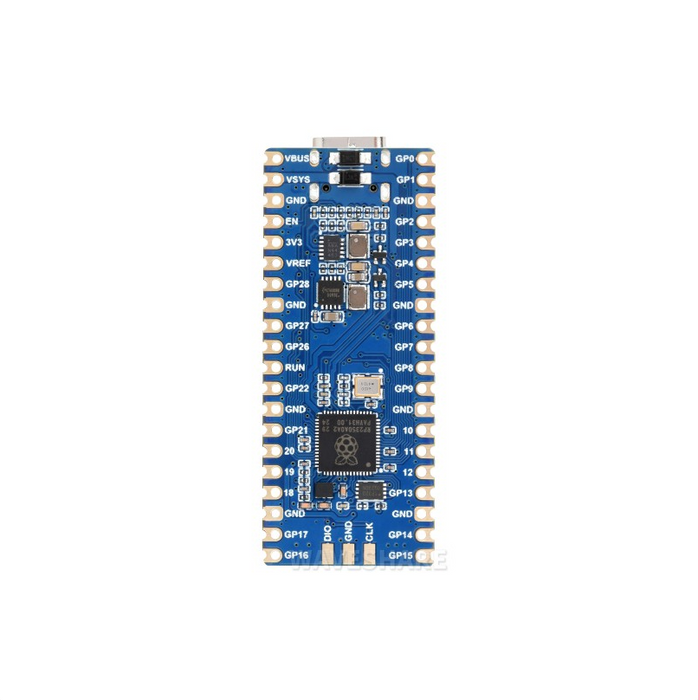

ピンアサイン

寸法

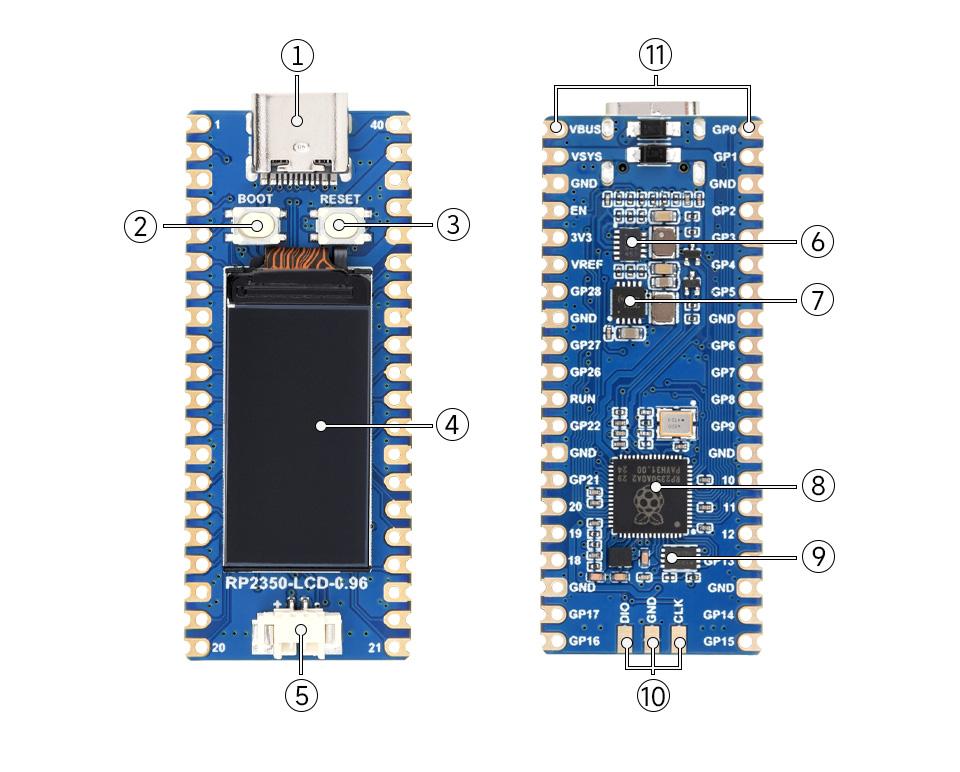

機能

資料

• 商品Wiki
• 回路図

メーカー希望小売価格：9.99ドル
販売ページ：https://www.waveshare.com/...

商品コード: WAVESHARE-29438
