Picossci Branch（RP2040搭載）

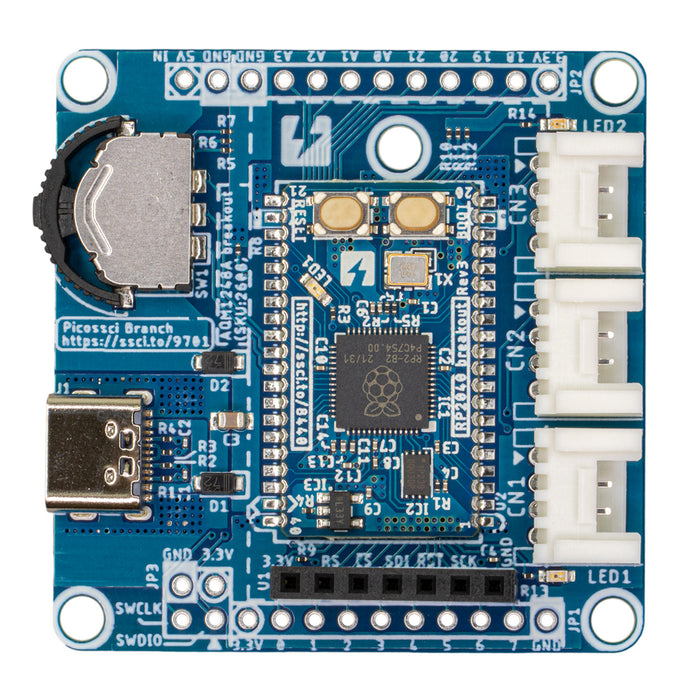

3個のGROVE コネクタを搭載した RP2040 マイコンボード（Picossci）です。なおマイコン部にはPicossci RP2040 ピッチ変換基板を利用しています。

GROVE コネクタの信号は RP2040 の GPIO 機能を利用しており、CN1 はデジタル入出力・アナログ入力・UART・I²Cに、CN2 はデジタル入出力・アナログ入力・I²Cに、CN3 はデジタル入出力・I²Cに設定できます。

CPU周辺機能として、 汎用LED x 3（黄緑x2／赤x1）、レバースイッチ（左右・押し込み）、グラフィック液晶接続コネクタが搭載され、ソフトウェアから直接利用できます。

さらに、GPIO、microSDカードソケットは配線パターンのみ搭載しているので、必要に応じて部品をハンダ付けして拡張できます。

基板仕様

• RP2040 搭載
• 16 Mbit Flash ROM 搭載
• 12.000 MHzクロック発振器搭載
• 3 x GROVE コネクタ搭載
• 3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）
• RESET ボタン、BOOTSELボタン搭載
• 3 x 汎用LED（2 x 黄緑／1 x 赤）搭載
• レバースイッチ搭載（左右・押し込み）
• グラフィック液晶接続コネクタ（SKU：2608）
• USB Type-C コネクタ搭載

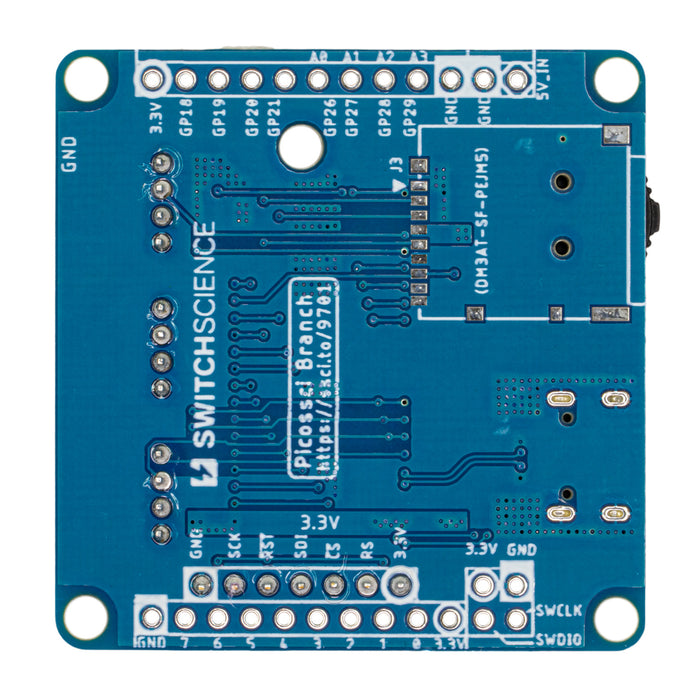

※以下は配線パターンのみ（部品をハンダ付けすれば動きます）

• 10ピン拡張ピン（2.54 mm ピッチ）
  ┗　8 x GPIO（GPIO0 ～ 7）
  ┗　3.3 V電源出力ピン
  ┗　GNDピン
• 12ピン拡張ピン（2.54 mm ピッチ）
  ┗　4 x GPIO（GPIO18 ～ 21）
  ┗　4 x アナログ入力ピン（GPIO26 ～ 29と共用）
  ┗　5 V電源入力ピン（USBの 5 V入力と併用可能）
  ┗　3.3 V電源出力ピン
  ┗　2 x GNDピン
• microSDカードソケット（ヒロセ：DM3AT-SF-PEJM5）
• SWD端子

ピン配置

• CN1：RP2040 のGP28/GP29 が繋がってます。設定によってUART にもなります。
• CN2：RP2040 のGP26/GP27 が繋がってます。設定によってI2C_1 にもなります。
• CN3：RP2040 のGP16/GP17 が繋がってます。設定によってI2C_0 にもなります。

資料

• 回路図（PDF）
• Picossci RP2040 ピッチ変換基板の回路図
• 基板外形図

  基板の取付穴はΦ3.2mmです。

商品コード: SSCI-097017
