SKU 10164
XIAO ロガーHAT
送料区分: 200
商品コード: SEEED-114993446
発売日: 2025-03-27
在庫数: 0
短いURL: ssci.to/10164
売り切れ
¥1,709
（税込）
¥1,709
-
¥1,709
Current price
¥1,709

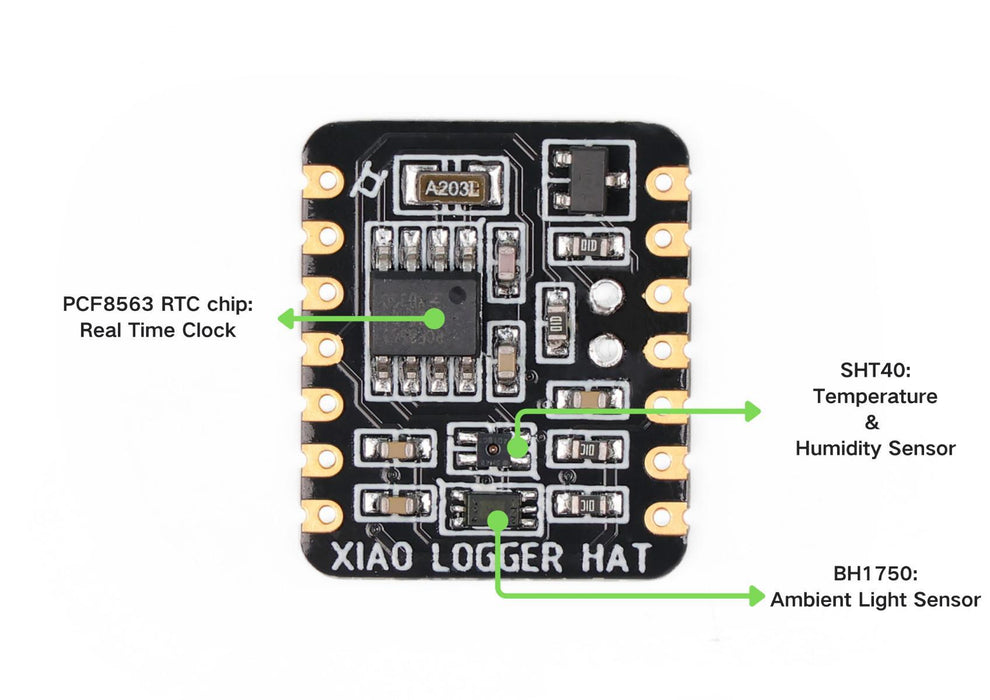

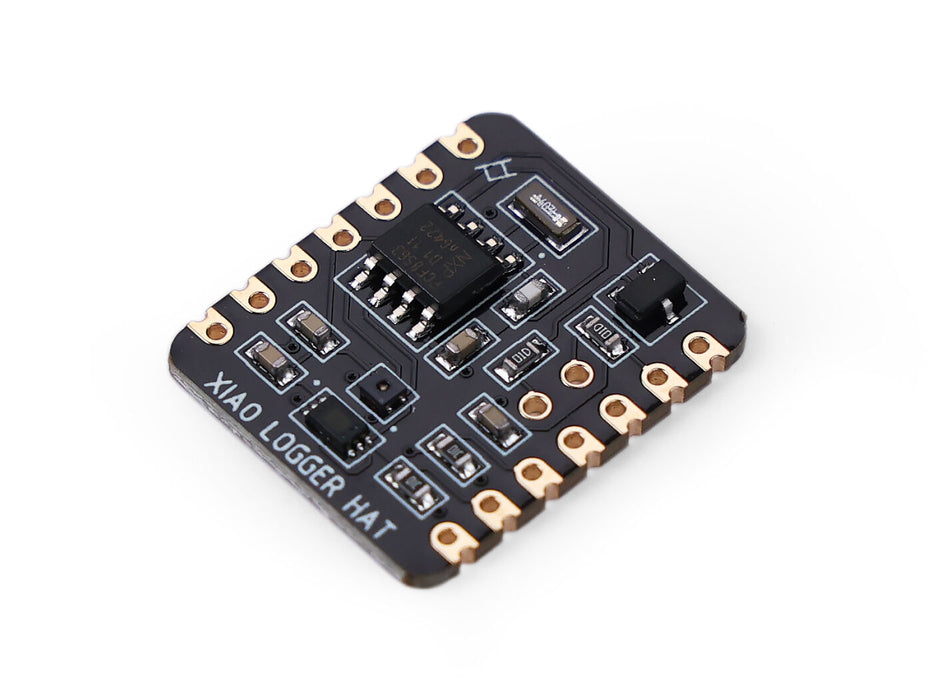

省スペースでのデータログに適した、Seeed XIAOシリーズのアドオンボードです。温湿度センサSHT40や環境光センサBH1750、リアルタイムクロックPCF8563、バッテリー電圧を記録する分圧回路が搭載されています。
特徴
- 超小型フットプリント：すべてのSeeed Studio XIAOマイコンボードにフィット。開発ボードとHATの間に小型リチウムイオン電池を挟めるので、省スペース用途に最適です。
- 消費電力：センサ未使用の場合、GPIO電源のセンサはほぼ無電力のスリープモードが可能。常時オンのRTCの消費電力は1uA未満で、バッテリー駆動のデータロガーに適しています。
- I2C通信：既存ライブラリで簡単にプログラムでき、同一バスにセンサを追加可能です。
- オンボードRTC：オシレータ内蔵PCF8563チップにより、長期間のデータログに不可欠な時間管理と、ディープスリープ/ウェイクアップ用のプログラム可能な割り込みが提供されます。
- 正確なモニタリング：温湿度センサSHT40は温度0.2℃/湿度1.8 %RHの精度で計測。ESP32内蔵RTCが年間10時間の精度なのに対し、搭載RTCのPCF8563は年間7分の高精度。
- バッテリー電圧監視：リチウムイオン電池を接続すると、状態レベルを分圧回路で安全にモニター可能。
仕様
| 寸法 | 21 x 17.8 mm |
| 動作温度 | -40 ~ 85°C |
| 電源範囲 | 2.4 ~ 3.6 V |
| 消費電流 | 約500 uA |
| アイドル消費電流 | 約0.25 uA |
| 通信インターフェース | I2C（温湿度センサSHT40、環境光センサBH1750、RTC PCF8563） ADC（バッテリー電圧読み取り） |
| SHT40温湿度センサ読み取り時間 | 約2 ms |
| BH1750環境光センサ読み取り時間 | 約120 ms |
| 対応ハードウェアプラットフォーム | Seeed Studio XIAO |
| 電池 | EEMB 3.7V リチウムポリマ電池（500 mAh） |
Seeed Studio XIAO対応表
| XIAO ボード | I2C | INT | ADC | EN | BAT |
| XIAO SAMD21 | yes | yes | yes | yes | no |
| XIAO nRF52840 (Sense) | yes | yes | yes | yes | yes |
| XIAO RP2040 | yes | yes | yes | yes | no |
| XIAO RP2350 | yes | yes | yes | yes | yes（要追加配線） |
| XIAO ESP32C3 | yes | yes | yes | yes | yes |
| XIAO ESP32S3 (Sense) | yes | yes | yes | yes | yes |
| XIAO ESP32C6 | yes | yes | yes | yes | yes（要追加配線） |
| XIAO RA4M1 | yes | yes | yes | yes | yes（要追加配線） |
| XIAO MG24 (Sense) | yes | yes | yes | yes | yes（要追加配線） |

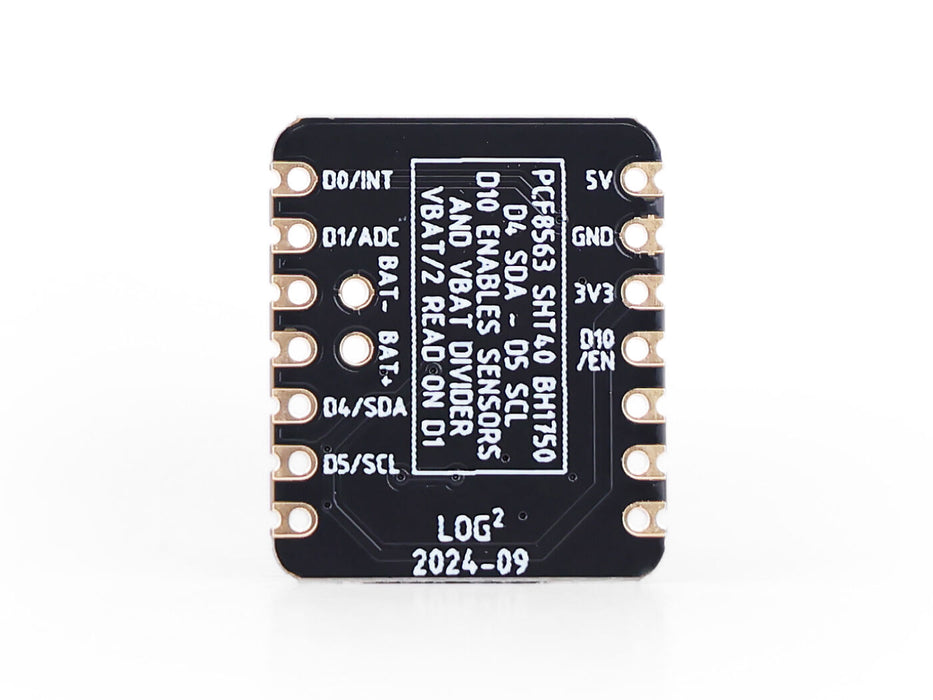

ハードウェア概要
用途
- リアルタイム温湿度モニター
- コネクティッドホーム オートメーションノード
- 低電力環境データーロガー
- ウェアラブルデバイス
- プログラミング/モニタリング教育
資料
- 回路図
- レイアウト
- ガーバーデータ
- SHT40(温度湿度センサ) データシート
- BH1750(環境光センサ) データシート
- PCF8563(RTC) データシート
- Wiki - Getting started with XIAO Logger Hat and XIAO ESP32C3
内容物
- 1 x XIAO ロガーHat 基板
- 2 x 7ピンソケット
※ リチウムイオン電池は別売です。
製造元希望小売価格：7.99ドル（税別）
製造元の販売ページ：https://www.seeedstudio.com/...
商品コード: SEEED-114993446
