Adafruit NeoRGB Stemma（フルカラーLEDストリップ用PWMドライバ、NeoPixel信号入力）

マイコン内蔵フルカラーLEDの定番であるNeoPixelの信号を受け、マイコン非内蔵のフルカラーLEDストリップをドライブする基板です。RGBの各色を8ビット分解能でPWM駆動しますので豊かな色表現が可能です。R、G、Bそれぞれ最大3 Aのドライブ能力があり、長いLEDストリップにも対応できます（必要に応じてネジ式端子台に給電してください）。

特徴

• 3 V～5 VのNeoPixel信号（最高800 KHz）を受信しRGBの各色を8ビットの分解能でPWM駆動します
• 電源電圧16 VまでのアノードコモンタイプのLEDストリップを接続できます
• 二つのインジケータLED
  • 電源LED：電源供給インジケータLED
  • 信号LED：NeoPixel信号インジケータLED

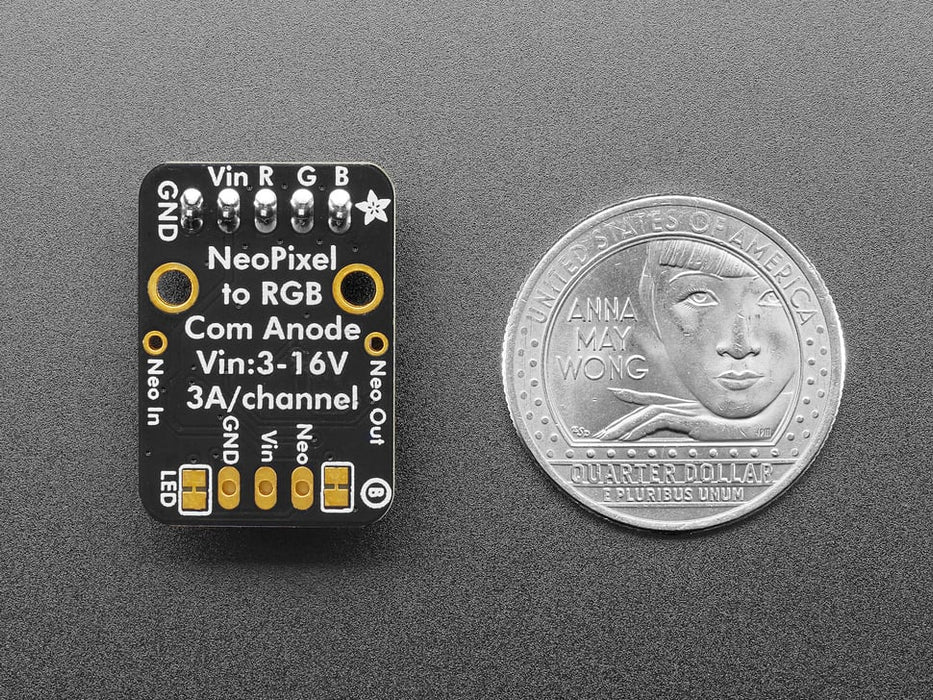

• NeoPixel信号のIN、OUTのスルーホールパッドがあり複数のNeoRGB Stemmaを使用できます

仕様

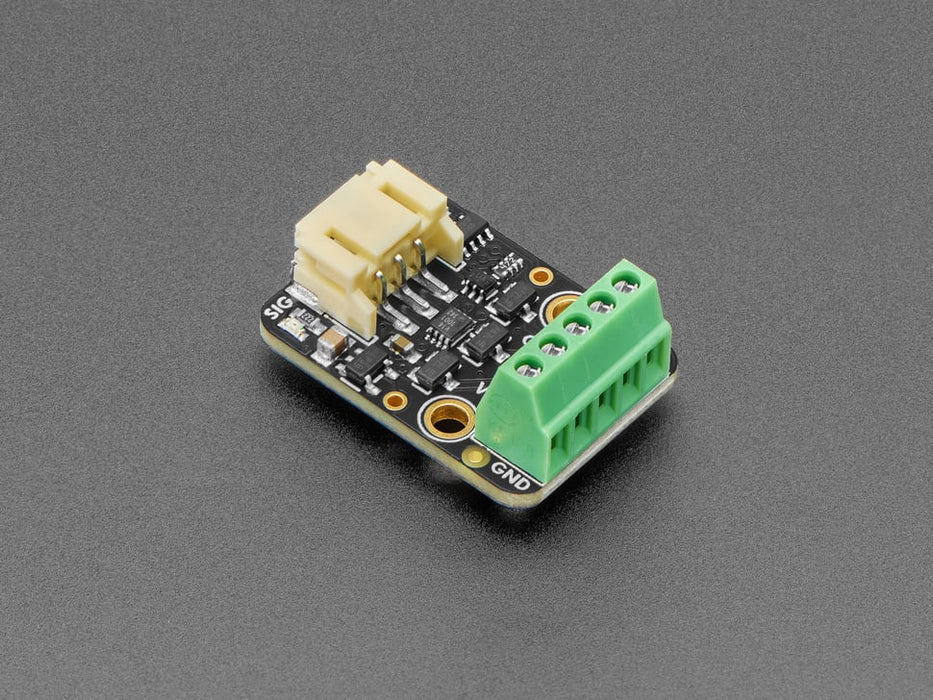

• コネクタ：
  • NeoPixel信号 / 電源端子：3P PHコネクタ（GND、VIN、SIGNAL）
  • LEDストリップ / 電源端子：5P ネジ式端子台（R、G、B、VIN、GND）
• NeoPixel信号：3.3～5 V
• NeoPixel信号-PWM変換IC：WS2811
• 電源電圧（VIN）：3～16 V
• 駆動電流（最大）：3 A / チャンネル（色）
• 外形寸法：24.5 x 17.9 x 10.3 mm

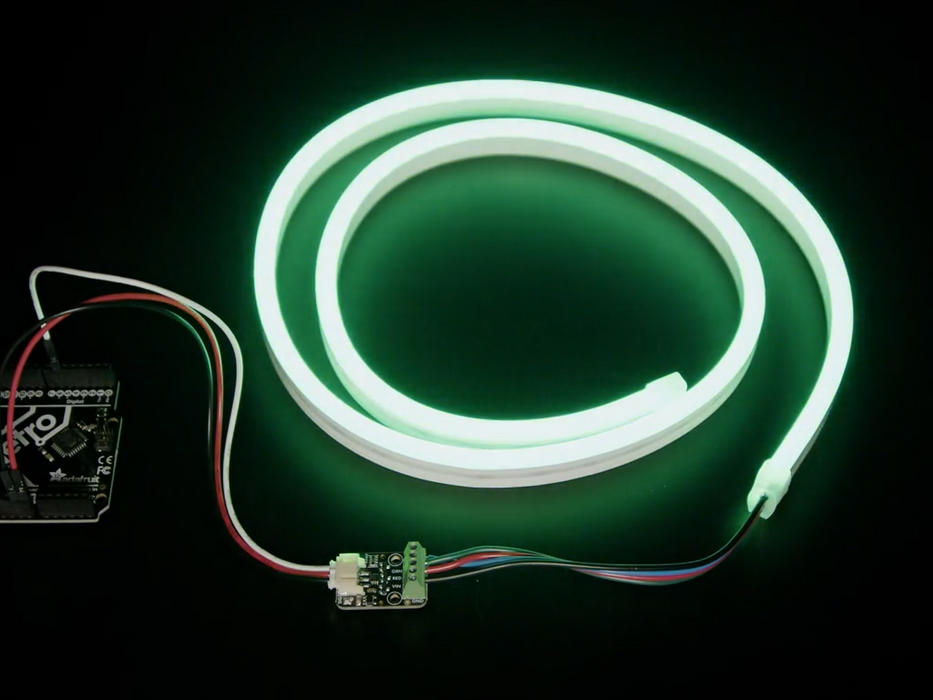

動作例

• 上記動作例ではAdafruit Metro RP2350のVINから太めのQIコネクタ（オス）-Stemma QTケーブルで給電（Metro 2350への給電はACアダプタを使用）して1 mのフルカラーLEDストリップを駆動しています。
• JST PHコネクタの定格電流はAWG24電線使用時で2 Aです。RGB各色の電流合計が2 Aを超える場合など必要に応じてネジ式端子台の「VIN」「GND」に給電して下さい。

資料

• ドキュメント

製造元希望小売価格：4.95ドル（税別）
製造元の販売ページ：https://www.adafruit.com/...

商品コード: ADA-5888
