Pololu 理想ダイオード逆極性保護回路基板（4～60V、12A）
送料区分: 200
商品コード: POLOLU-5383
発売日: 2025-01-09
在庫数: 4
短いURL: ssci.to/10085
接続された負荷を-60 Vまでの逆電圧から保護するための基板です。最大電流12 Aまで対応し、逆電流ブロック付きのバージョンで、理想ダイオード回路として機能し、出力から入力への逆電流を遮断します。
仕様
- 寸法：7.6 x 12.7 mm
- 動作電圧：4～60 V
- 最大電流：12 A
- 抵抗： < 5 mΩ
- 逆電流遮断機能：あり（理想ダイオード）
|
|

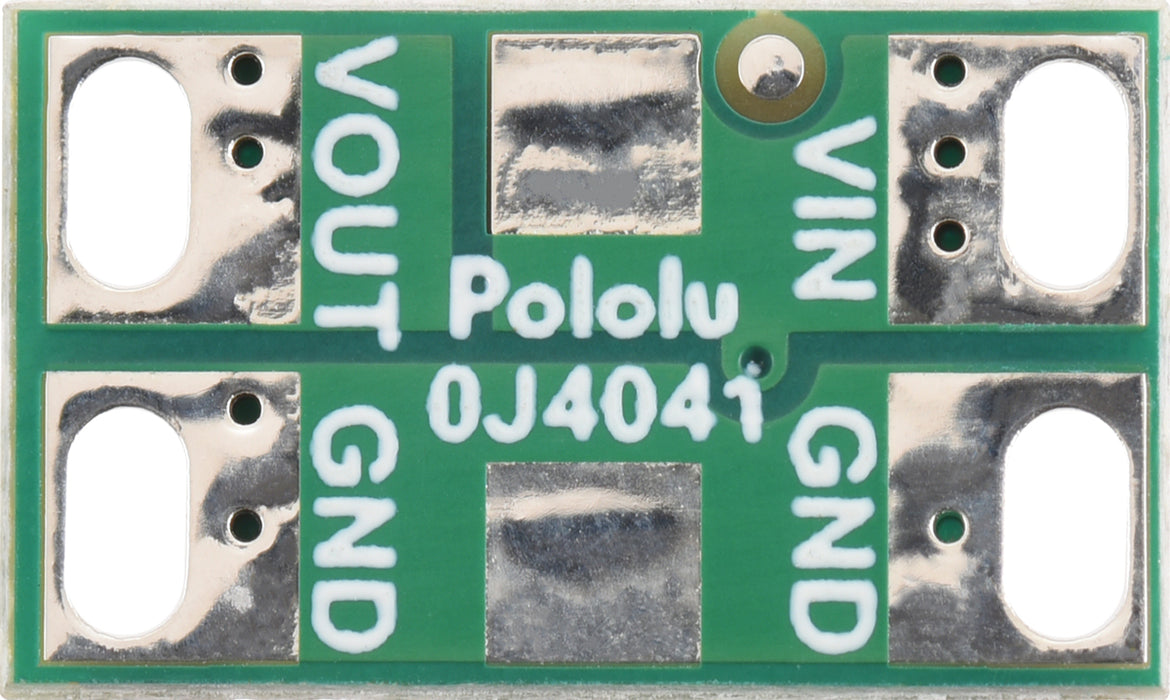

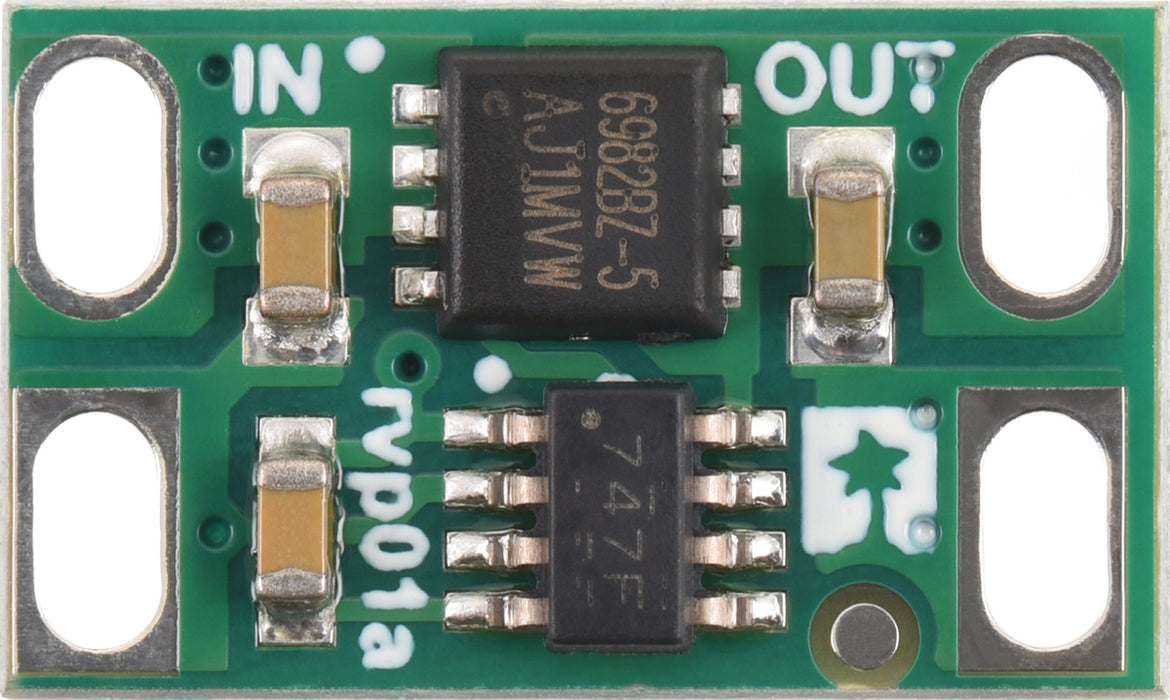

| 表面 | 裏面 |
このモジュールは、LM74700-Q1逆電圧保護理想ダイオードコントローラとNチャネルMOSFETを使用して、-60 Vまでの負電圧から保護します。4 V（起動後は3.2 V）から60 Vで動作し、MOSFETがオンのとき（電源が適切な極性で接続されているとき）のVINパスインピーダンスは約5 mΩで、最大約12 Aの連続電流（数秒間で最大約40 A）を可能にします。
比較表
| SKU | 最大電流 | 抵抗 | 逆電流遮断 |
|---|---|---|---|
| 10082 | 10 A | < 10 mΩ | なし |
| 10083 | 12 A | < 5 mΩ | なし |
| 10084 | 10 A | < 10 mΩ | あり（理想ダイオード） |
| 10085本製品 | 12 A | < 5 mΩ | あり（理想ダイオード） |
接続
電源とグランドはボードのVINとGND側に接続し、VOUTピンとGNDピンは負荷に接続します。電源が正しく接続され、VINに正電圧がかかる場合、電源はボードを通してVOUTに流れます。電源が正しく接続されておらず、GNDに正電圧がかかる場合、電源は出力に流れず、接続された負荷は逆電源電圧から保護されます。
回路図
資料
