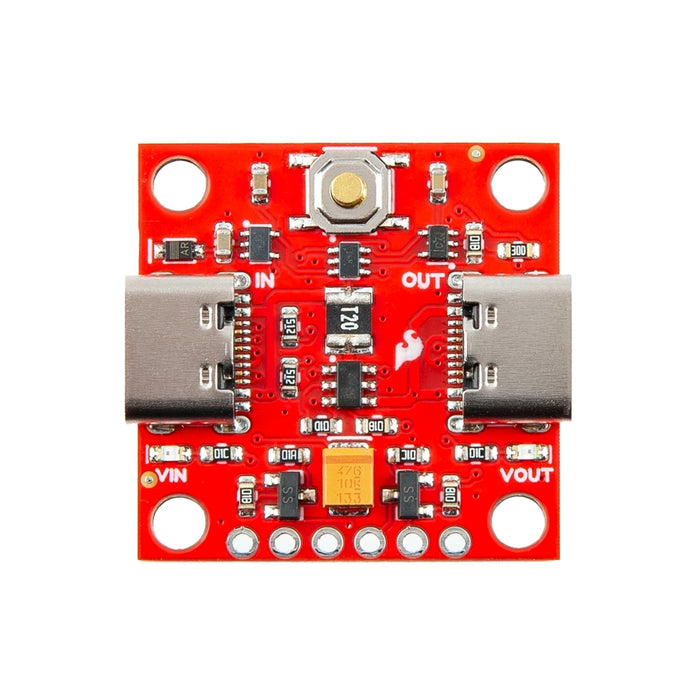

ソフトパワースイッチ - USB-C

ソフトウェアによるフィードバックと制御が可能な、USB-Cコネクタが搭載されたパワースイッチです。バッテリー駆動デバイスのスイッチに最適です。

このパワースイッチはパッシブなオン/オフスイッチで、ソフトウェアによるフィードバックと制御が可能です。ノートパソコンの電源スイッチのように、スイッチを押せばオンになり、もう一回押せばMCUがシステムをオフにします。また、約10秒間のボタン長押しで強制的に電源を落とせます。

信頼性と効率性を備えたTexas Instruments製チップを使用し、過電流保護用2 A自己リセットヒューズ、目視確認用の入出力LED、バッテリー電力を節約するための超低静止電流消費機能が搭載されています。

PUSH/OFFピンをマイコン接続してボタンが押されるのを監視して、シャットダウンシーケンスを開始すれば、スムーズな電源オフが可能となります。ウェイクアップ/パワーダウン時間もカスタマイズ可能です。また、USBデータフィードスルーにも対応しています。

仕様

• 入力電圧： 標準5 V （USB）、1.8～5.5 V
• 最大電流： 2 A （連続）、4 A（ピーク）、保護用自己リセットヒューズ
• MOSFET： SIL2308 N&PチャンネルMOSFET （標準 Pチャンネルオン抵抗 70 mΩ )
• 超低静止電流：< 1 µA @ 3.75 V（ VIN LED 消灯時）
• 2 x USB Type C コネクタ
  • VIN、VOUT
  • USBデータフィードスルー対応
• モーメンタリープッシュボタン
• ハードオーバーライド機能：約10秒間長押し

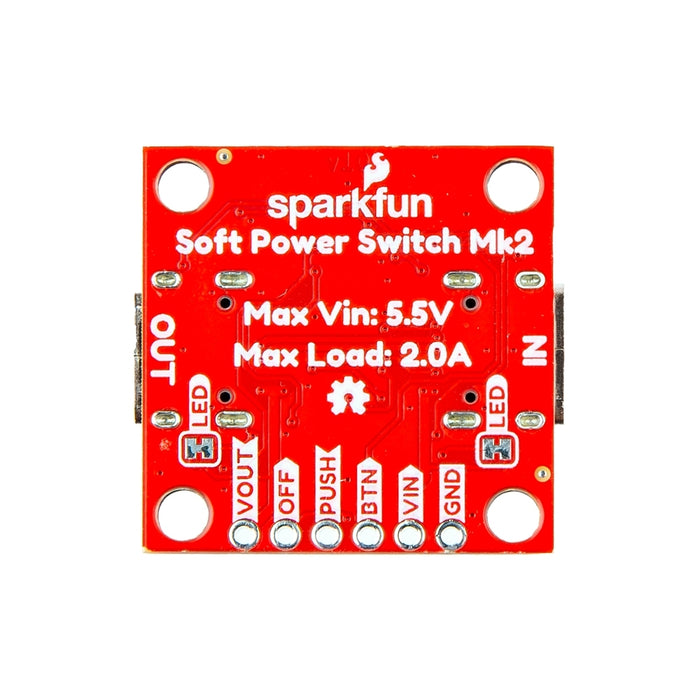

• 引き出しピン：
  • GND
  • VIN
  • VOUT
  • BTN：外部ボタン取付用（BTNとGNDをショート）
  • PUSH：オープンドレイン出力（プルアップ必要）、ボタンプッシュ時にlow出力
  • OFF：high入力で出力オフ
• LED:
  VIN 、VOUT （ ジャンパーで無効化可）
• 寸法：25.4 x 25.4 mm
• 重量：3.25 g

寸法図

資料

• 回路図
• 寸法図
• 接続ガイド
• データーシート
  • SN74LVC1G14
  • SN74LVC1G17
  • SN74LVC1G175
  • Texas Instruments Application Report: Push-Button Circuit SCEA048B
• スケッチ例
• GitHub ハードウェアレポ

造元希望小売価格：5.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...

商品コード: SFE-PRT-27081
