Qwiic - 5方向ナビゲーションスイッチ

送料区分: 200

商品コード: SFE-PRT-27576

発売日: 2025-02-20

在庫数: 6

短いURL: ssci.to/10215

¥1,279 （税込）
¥1,279 - ¥1,279
¥1,279

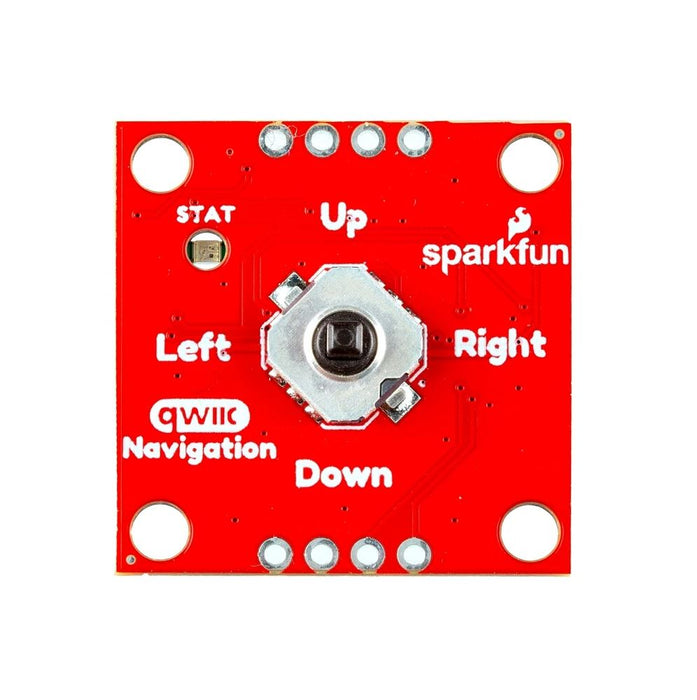

I2Cバスに接続する小型ジョイスティックのような5方向スイッチです。接続先のマイコンにより、上・下・左・右・センタークリックの各状態を取得できます。また電源インジケータ表示の赤色LEDとボタン押下表示のRGB LEDが搭載され、スイッチが押されたことを視覚的なフィードバックによって認識できます。

基板には5方向タクトスイッチが搭載され、各方向にPCA9554 8 bit I2C I/Oエクスパンダによって状態が読み取られるモーメンタリスイッチが含まれ、ボタンが押されるとマイクロコントローラに通知されます。

Qwiicシステムを使用することにより、ハンダ付けなしでシステムに接続することができますが、ブレッドボード用に2.54 mmピッチのピンも備わっています。プロジェクトに入力ボタンを追加したり、メニューのナビゲートやロボット制御用の小型リモコンなど様々な用途に適用できます。

Qwiicシステムとは

Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているので小さく収まり、分極化しているので接続を誤ることもありません。

特徴

  • 5方向タクトスイッチにより上・下・左・右・センタークリックを感知できます
  • カラー（RGB）LEDが搭載され、スイッチの状態によって変化させることで視覚的なフィードバックに使用できます
    • カラー（RGB）LEDはマイコン内蔵タイプではありません
  • PCA9554 I2C I/Oエクスパンダ搭載
    • I2Cアドレスはハンダジャンパで8通りの設定ができます（デフォルト：0x20）
  • 二つのQwiic（I2C）コネクタによりデイジーチェーン接続も容易です
  • スルーホール部では割込信号の出力やカラー（RGB）LED用I/Oポートの転用も可能です
  • 電源インジケータ用の赤色LED搭載

仕様

  • 電源・I/O電圧：3.3 V
  • I/Oエキスパンダ：PCA9554
  • I2Cアドレス：ADR0～ADR2のハンダジャンパによる（0x20（デフォルト）～0x27）
  • I2Cプルアップ抵抗：2.2 kΩ（パターンカットで無効に設定可能）
  • スルーホール端子部 配列
ピン 摘要 備考 ピン 摘要 備考
GND GND グランド P5 P5 LED(青)に接続済(カット可)
3V3 電源 3.3 V推奨 P6 P6 LED(緑)に接続済(カット可)
SDA I2Cデータ線 2.2 kΩでプルアップ P7 P7 LED(赤)に接続済(カット可)
SCL I2Cクロック線 2.2 kΩでプルアップ nINT 割込要求 10 kΩでプルアップ

資料

製造元希望小売価格：5.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...
