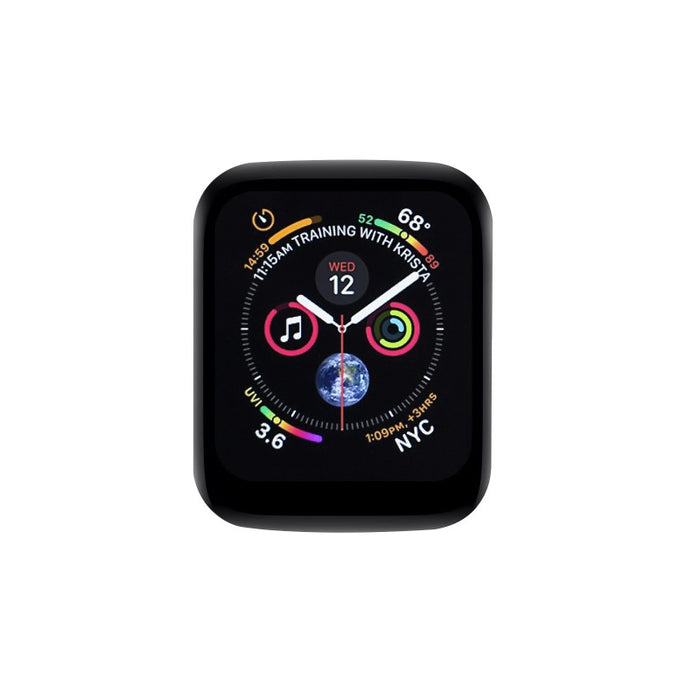

RP2350搭載 1.69インチ 静電容量式タッチスクリーン開発ボード

Waveshareが設計した低コストで高性能のMCUボードです。1.69インチで静電容量式のタッチ式ディスプレイを備えています。

リチウムバッテリー充電マネージャー、6軸センサ（加速度計：3軸、ジャイロスコープ：3軸）、RTCチップ、ブザーなどが統合されているため、開発が容易で、簡単に製品に統合することができます。

特徴

• Raspberry PiがRP2350 マイクロコントローラーチップを設計
• 独自のデュアルコア、デュアルアーキテクチャー設計を採用：デュアルコアARM Cortex-M33プロセッサとデュアルコアHazard3 RISC-Vプロセッサ、最大150 MHzで動作する柔軟なクロック
• 520 KBのSRAM、16 MBのオンボードフラッシュメモリ
• Type-Cコネクタを採用し、利便性に優れています。
• オンボードのタッチディスプレイ：1.69インチ、解像度 240 x 280、65 Kカラー
• モバイル機器に適したリチウムバッテリー充電/放電ヘッダー
• 時間管理やスケジュール機能に優れたオンボードのRTCチップ、RTCバッテリー
• オンボードのブザーを搭載
• デバイスとホストをサポートするUSB1.1
• 低電力スリープモードと休止モードを搭載
• USB経由して大容量ストレージを使用したドラッグ&ドロッププログラム
• 正確なクロックとタイマーをオンチップで搭載
• 温度センサ
• Pico C/C++ ソフトウェア開発キット、MicroPython、Arduino IDEをサポートし、簡単に開発を始めることができます。

仕様

• MCU

  • RP2350
  • 構成
    • デュアルコアARM Cortex-M33プロセッサ・デュアルコアHazard3 RISC-Vプロセッサ
  • 動作クロック：最大150 MHz
  • 内蔵機能
    • プログラム可能なI/O（PIO）
    • 低消費電力スリープ/休止モード
    • USB 1.1 デバイス/ホストサポート
    • ドラッグ＆ドロッププログラミング（USBマスストレージ経由）

• メモリ

  • SRAM：520 KB
  • フラッシュメモリ：16 MB

• LCDディスプレイ部

  • タッチパネル方式：静電容量式
  • タッチ制御チップ：CST816T
  • タッチポート：I²C
  • 表示制御チップ：ST7789V2
  • MCU接続方式：SPI
  • 液晶パネル：IPS方式
  • ピクセルサイズ：0.11655 x 0.11655（mm）
  • サイズ：1.69インチ
  • 解像度：240 x 280
  • 65 Kカラー

• IMUセンサ

  • センサ型式：QMI8658
  • 加速度センサ
    • 分解能：16 bit
    • 測定範囲：±2、±4、±8、±16 g
  • ジャイロスコープ
    • 分解能：16 bit
    • 測定範囲：±16、±32、±64、±128、±256、±512、±1024、±2048°/sec

• 利用可能なI/O・インタフェース

  • USB Type-C コネクタ
  • リアルタイムクロックチップ & バッテリーヘッダー
  • リチウムバッテリー充電・放電ヘッダ
  • 1.69インチ 静電容量式タッチLCD
  • GPIO用パッド

内容物

• RP2350搭載 1.69インチ 静電容量式タッチスクリーン開発ボード

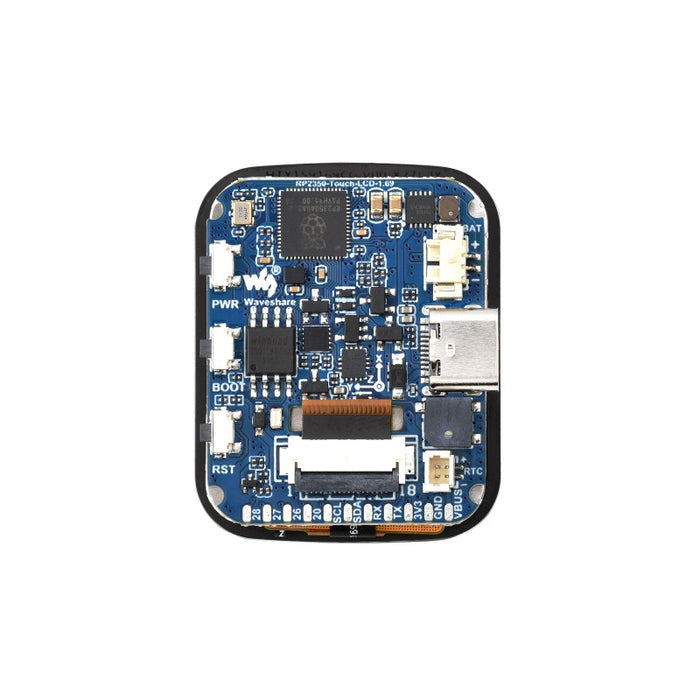

内部メイン基板各部説明

①RP2350（デュアルコア・デュアルアーキテクチャ設計、最大150 MHzで動作）
②フラッシュメモリ（16 MB、W25Q128JVSIQ）
③RTCチップ（PCF85063 ）
④IMUセンサ（QMI8658）
⑤高効率リチウムバッテリー充電マネージャー（ETA6098）
⑥MX1.25バッテリーヘッダー（2ピンヘッダー、3.7 Vリチウムバッテリー用、充電と放電をサポート）
⑦Type-Cコネクタ
⑧ブザー
⑨RTCバッテリーヘッダー（RTCバッテリー充電用）
⑩PWRバッテリーヘッダー（充電用電力供給の制御をサポート、シングルプレス・ダブルプレス・マルチプレス・長押し操作をサポート）
⑪BOOTボタン
⑫RESETボタン

ピン配置

寸法

資料

• wiki
• 回路図

製造元の希望小売価格：18.99ドル
製造元の販売ページ：https://www.waveshare.com/...

商品コード: WAVESHARE-30126
