SKU 10299
赤外線リモコンリピータキット
送料区分: 200
商品コード: NAOTO-008
発売日: 2025-03-14
在庫数: 7
短いURL: ssci.to/10299
受託販売商品
¥2,300
（税込）
¥2,300
-
¥2,300
Current price
¥2,300
38kHzの赤外線リモコンに対応した赤外線リモコンリピータのキットです。
赤外線リモコンの信号を中継することで信号の届く距離を長くでき、家具の影に隠れた機器のリモコン操作ができるようになります。
赤外線のハウリングキャンセル機能があるため、受光部と発光部が近すぎてハウリングを起こした場合は自動的に送信を停止します。
電源はUSB Type-C端子です。ACアダプタ、ケーブルは付属しておりませんので別途ご用意ください。また、PowerDelivery等の給電には対応しておりませんのでご注意ください。
仕様
- 38kHzの赤外線リモコンに対応
- 電源は給電専用のUSB Type-C端子
- 赤外線受光部のケーブル長：1.5 m
- 基板寸法：50 x 50 mm
- 本品は組み立てキットのため、はんだ付けが必要です。
注意事項
本製品のUSB-Type-Cコネクタは給電専用コネクタを採用しているため、USB PD電源やType-C to Cケーブルを使用しての給電はできませんのでご注意ください。そのような機器と接続した場合は電源が供給されません。

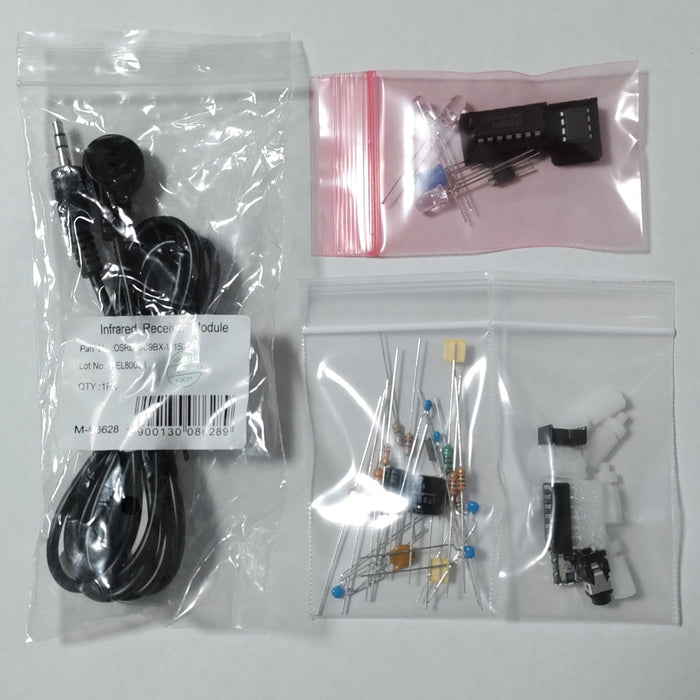

内容物
| 部品名 | 数量 |
|---|---|
| 基板 | 1 |
| タイマーIC NE555 | 1 |
| 2入力NORゲート 74HC02 | 1 |
| NchパワーMOSFET 2SK4017 | 1 |
| 5mm青色LED | 1 |
| 5mm赤外線LED | 3 |
| USB Type-Cコネクター 電源供給用 | 1 |
| 3.5mm小型ステレオミニジャック 基板取付用 | 1 |
| ICソケット (8P) | 1 |
| ICソケット (14P) | 1 |
| プラスチックナット | 4 |
| 連結(6角ジョイント)スペーサー(10mm) | 4 |
| マイクロインダクター 1mH | 1 |
| 電解コンデンサー 10μF | 1 |
| 電解コンデンサー 1000μF | 1 |
| 積層セラミックコンデンサー 10pF | 2 |
| 積層セラミックコンデンサー 0.01μF | 1 |
| 積層セラミックコンデンサー 0.1u | 2 |
| カーボン抵抗(炭素皮膜抵抗) 1W39Ω | 3 |
| カーボン抵抗(炭素皮膜抵抗) 1/2W100Ω | 1 |
| カーボン抵抗(炭素皮膜抵抗) 1/4W1kΩ | 1 |
| カーボン抵抗(炭素皮膜抵抗) 1/4W2.2kΩ | 1 |
| カーボン抵抗(炭素皮膜抵抗) 1/4W10kΩ | 1 |
| カーボン抵抗(炭素皮膜抵抗) 1/4W220kΩ | 1 |
| カーボン抵抗(炭素皮膜抵抗) 1/4W470kΩ | 1 |
| カーボン抵抗(炭素皮膜抵抗) 1/4W10MΩ | 1 |
| クリスタル(水晶発振子) 38kHz | 1 |
| リセッタブルヒューズ 0.5A | 1 |
| 赤外線リモコン受信モジュール | 1 |
資料
こちらの商品はNAOTOさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。 技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
