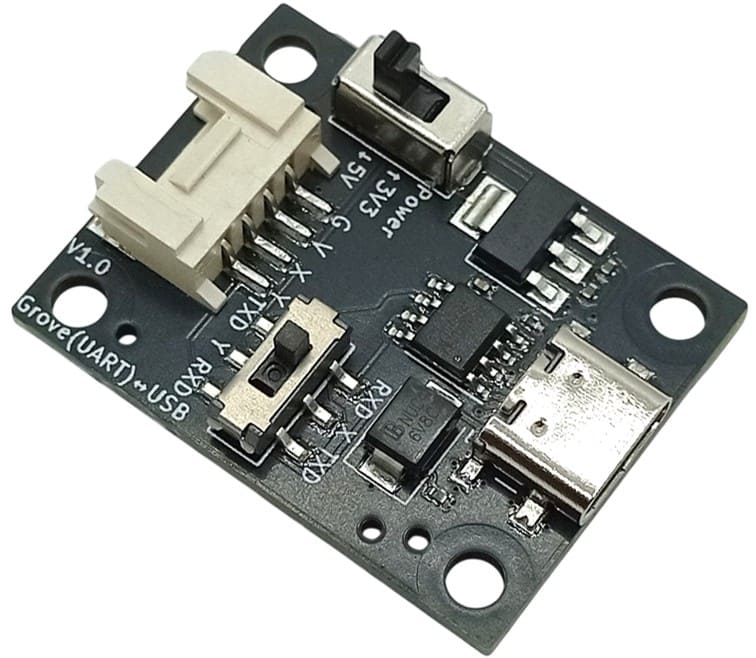

Grove(UART)⇔USB変換モジュール

Grove互換コネクタのUART信号をUSB信号に変換するモジュールです。PC等からGrove互換コネクタを介してUART信号を用いるデバイスを操作できます。
Grove互換コネクタのUARTの送受信ピン(TXD/RXD)のピン配置は基板上のスイッチで切り替えることができ、またGrove互換コネクタ側の電源電圧は基板上のスイッチにより5Vと3.3Vを切り替えることが可能です。

仕様

• USBコネクタ種類: USB Type-C
• UART信号電圧: 3.3V
• 最大出力電流: 250mA
• USBシリアル変換IC：WCH CH340
• 外形寸法：W26 x D34 x H11 mm (typ.)
• 固定穴：Φ3.2 × 4

内容物

• 1 x Grove(UART)⇔USB変換モジュール
  ※USBケーブルやGroveケーブルは付属しません。

資料

• サポートページ
  サポートページより外形寸法、3D CADデータ、回路図等を閲覧・ダウンロードいただけます。

こちらの商品はY2Kbさんからの受託販売商品です。輸送上の問題は当社が責任を負います。
技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: Y2KB-055
