CT433-HSWF65DR TMR 電流センサモジュール （0～65 A、3.3 V）

トンネル磁気抵抗効果（TMR）を用いたAllegro Microsystems社製絶縁型電流センサCT433-HSWF65DRを搭載したコンパクトなモジュールです。急峻に変化する過渡電圧（高dV/dt）用で、低ノイズ、帯域1 MHzで、電流経路抵抗は1 mΩです。

特徴

• 高精度、広帯域、絶縁型電力測定用にAlegro社の特許XtremeSense TMRを使用した電流センサCT433-HSWF65DRを搭載。
• センサは電流経路上のどこにでも挿入可能で、電気的絶縁が必要な応用で利用可能。
• センサICの電流経路抵抗は1 mΩで、PCBは70 μm（2オンス）銅箔厚、2層構造。
• TMRセンサはコモンモールドフィールドを除去するため、地磁気などの一様な外部磁界に相対的なセンサの向きは測定に大きな影響を与えない。
• 高速dV/dt用で、スイッチング用途に使用可能。
• 広帯域1 MHz、ACまたはDC電流に比例したアナログ出力電圧。
• 応答時間：300 ns（標準値）
• 出力はノイズの多い電源でも影響を受けない。
• 電流が最大リニアセンシング範囲から110%超過した場合に過電流フォールトを出力可能。
• 動作温度：-40 ～ 125°C。
• コンパクトサイズ、2.54 mmピッチ電源/グラウンド/出力ピン。

仕様

• 電流センサ：Allegro CT433-HSWF65DR
• 測定電流範囲：0 ～ 65 A（単方向）
• 測定電流感度：30.8 mV/A
• ゼロ点：1.65 V
• 動作電圧：3.3 V （3.0 ～ 3.6 V）
• 消費電流：6 mA
• 4層PCB
• 寸法：20.3 × 27.9 mm
• 重量：2.3 g

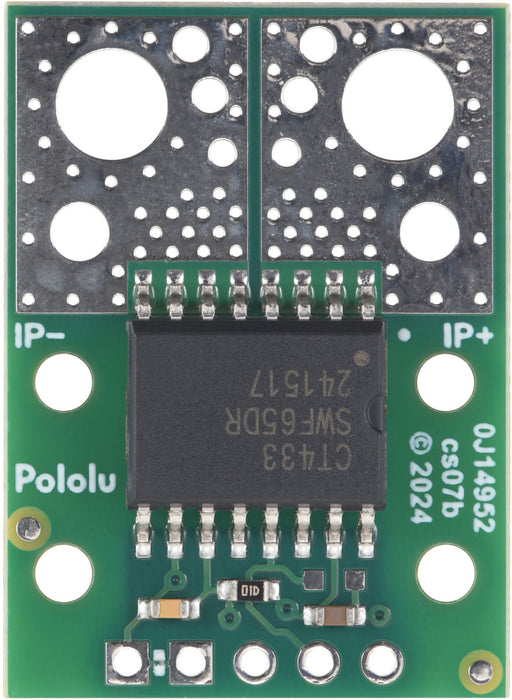

CT433-HSWF65DR TMR表面	4層PCB（cs07b）裏面

CT43x TMR電流センサモジュール

センサ利用方法

• 測定電流（IP+ - IP-）
• 電源電圧（VCC - GND）

• センサ出力（VOUT）


  ゼロ点と感度は電源電圧に非依存。

• 過電流フォールト（FLT)：通常VCC、最大センシング範囲110%超過でLOW。フォールト時のみ出力。

  FLT（TEST）を出力すると高速dV/dtに対する耐性が劣化します。使用しない場合にはピンを接地してください。

接続方法

回路図

注意

• 本製品は30 V以下でお使いください。
• 温度/電流の限界を超えるとセンサに永久的な損傷を与えます。平均30 Aを超える電流を連続的に測定する場合には、センサ温度を監視し、必要なら冷却方法を追加してください。
• チップが過熱する前にやけどをする場合があります。本製品や接続した他の部品を取り扱い際には注意してください。
• 接続方法の右端の写真のように2.54 mm、3.5 mm、 5 mm間隔の入力端子も接続することができますが、端子の許容電流に御注意下さい。

資料

• 寸法図
• CT433データシート
• Allegro社製品ページ CT433 TMR Current Sensor

製造元希望小売価格 : 9.95ドル（税別）
製造元の販売ページ : https://www.pololu.com/product/.../

商品コード: POLOLU-5319
