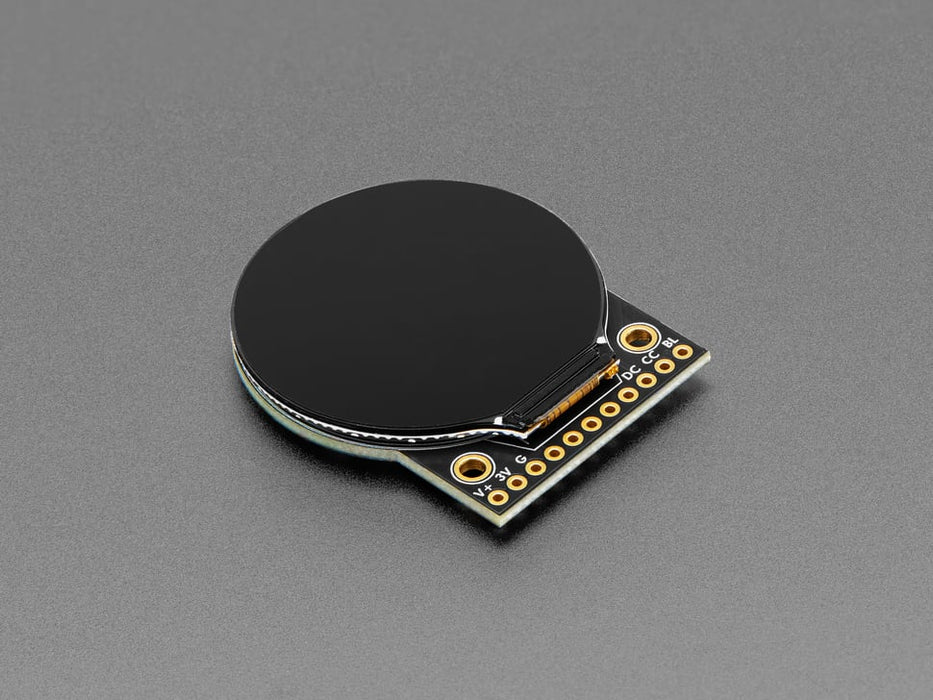

Adafruit 1.28インチ 240x240 microSDカードスロット付き円形TFTディスプレイ

4線式SPIで制御が可能な1.28インチの240 x 240ピクセル円形TFTディスプレイです。レベルシフタが搭載されているため、3.3 V、5 V両方の電源を入力できます。microSDカードスロットも搭載されていて、マイコンのメモリを圧迫することなく様々な種類の画像を表示可能です。

図形やテキスト、ビットマップ画像を描画可能なArduinoライブラリとサンプルコードが用意されており、簡単にディスプレイの制御が可能です。

18ピンのSPI通信用FPCケーブル規格の「EYESPI」用コネクタが搭載されており、コンパクトな配線の取り回しも可能です。
EYESPIケーブルはこちら。
EYESPI対応に対応した四角形TFT液晶はこちら。

特徴

• IPS液晶により広範囲な視野角
• SPI通信での制御かつレベルシフタ搭載であらゆるマイコンボードで利用可能
• microSDカードスロット付き
• EYESPIに対応

仕様

• 1.28インチ LCD TFTディスプレイ
• 液晶ドライバIC：GC9A01A
• 電源電圧：3.3 V、5 V
• レベルシフタあり
• 制御信号：4線式SPI
• ピクセル数：240 x 240
• 画面サイズ：38.1 x 25.6 mm
• 全体寸法：42.4 x 36.2 x 5.4 mm
• 重量：8.3 g（ピンヘッダ込み）

ピン配置

• スルーホールピンアサイン


1. V+：3～5 V DC電源
2. 3V / 3V_O：3.3 Vレギュレータからの出力
3. G / GND：グラウンド
4. SCK：SPIクロック
5. MOSI：シリアルデータ入力
6. MISO：シリアルデータ出力
7. TFTCS：TFT用チップセレクト
8. RST：TFTリセット（GNDでリセット）
9. DC：TFT SPIデータまたはコマンドピン
10. CC / SDCS：SDカード用チップセレクト
11. BL /Lite：バックライト制御用のPWM入力

• EYESPIピンアサイン

1. V_in（3～5 V DC電源）
2. バックライト（PWM入力可能）
3. GND
4. SPIクロック
5. SPI MOSI
6. SPI MISO
7. TFTデータ/コマンド
8. TFTリセット
9. TFT SPIチップセレクト
10. SDカード SPIチップセレクト
11. ～ 18. 未使用

資料

• グラフィックドライバ（Arduino）
• 回路図
• GC9A01Aデータシート
• TFTディスプレイデータシート

製造元希望小売価格：17.50ドル（税別）
製造元の販売ページ：https://www.adafruit.com/product/...

商品コード: ADA-6178
