Raspberry Pi Zero用Conta™ベースボード

送料区分: 200

商品コード: SSCI-036788

発売日: 2018-02-07

在庫数: 45

短いURL: ssci.to/3678

¥1,980 （税込）
¥1,980 - ¥1,980
¥1,980

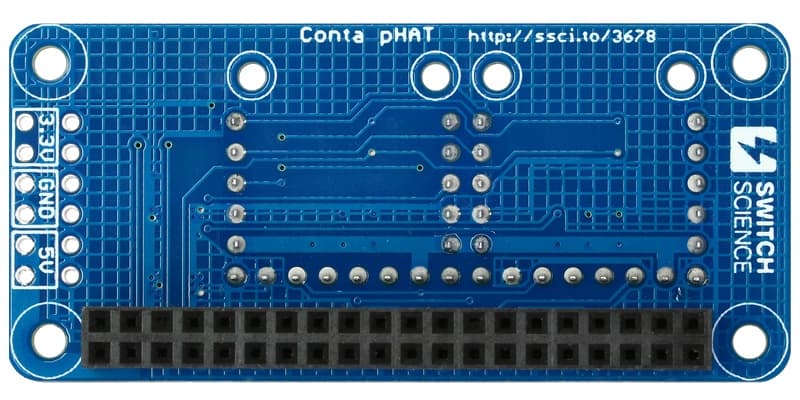

センサなどを乗せたConta規格の小型基板（Contaモジュール）を、Raspberry Pi Zero WH に繋ぐためのベースボードです。最大2つのモジュールを同時接続できます。

Contaモジュールとベースボードは、I2C・SPI・アナログ／デジタル入力（汎用IO）による接続が可能で、複数のモジュール、複数のインターフェースが共存可能です。

※Conta規格とは、breakout基板の外形・コネクタ・信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。Contaシリーズの全製品カタログはこちらからご覧いただけます。

内容物

  • ベースボード基板 × 1
  • ナイロンスペーサー（M2 × 11 mm） × 4
  • ナイロンネジ（M2 × 5 mm） × 4

基板仕様

  • Contaモジュールコネクタ × 2
    （M1、M2 のＵ字のコネクタ1組で1モジュール分です）
  • Contaモジュールコネクタの 5V ピンは未結線です。
  • アナログ入力用 A/Dコンバータ搭載（ON Semiconductor：NCD9830）
  • 各 I2Cコネクタの IO4 信号はプルアップ済み（抵抗：4.7 kΩ）
  • ベースボードの全ての部品は実装済み

アナログ入力（NCD9830）について

  • ON Semiconductor 社の NCD9830 を搭載
  • 8bit / 8channel
  • 基準電圧は 3.3V
  • インターフェースは I2C
  • I2C アドレスの初期値は「0x48（7bit 表記）」
  • I2C アドレスは基板表面のソルダージャンパー（A0/A1）の加工で変更可能
  • A/Dコンバータの CH0 、ch1 は M1、M2 の IO1 に接続
  • A/Dコンバータの CH2 ～ CH7 は基板上のスルーホールに接続

アナログ入力をするには上記の A/D コンバータを利用します。よってソフトウェアからは、I2C バスライブラリを経由してアクセスする必要があります。詳細は NCD9830 のデータシートやソースファイル（Python）を参考にしてください。

使い方

  • M1、M2 の Contaモジュールには様々なモジュールを同時に接続できます。
  • 各モジュールには2つの固定用ネジ穴が用意されていて、対応するベースボード側の取付け穴に固定できます。
  • Conta モジュールコネクタは 3グループのコネクタで成り立っています。
    enter image description here
    • コネクタ1 → I2Cコネクタ
    • コネクタ2 → SPIコネクタ
    • コネクタ3 → 拡張コネクタ
  • I2Cコネクタ、SPIコネクタ、拡張コネクタはそれぞれ独立しているので共存できます。
  • 3.3Vのモジュールのみ接続できます。

  • 5.0Vピンはオープンになっています。

  • M1、M2 の I2Cコネクタについて

    • 基板全体で同一の I2Cバスに接続されているので、M1、M2 のコネクタは等価です。
    • I2C 接続のモジュールを、最大2個まで同時に接続できます。
    • 各モジュールの IO4 ピンは、Raspberry Pi の GPIO ピン（コネクタ（J1）の 11,13ピン）に接続されてます。
    • 各モジュールの IO4 ピンは 4.7k の抵抗でプルアップされてます。
    • I2CバスはRaspberry Pi の SCL1/SDA1（コネクタ（J1）の 5,3ピン） と接続されています。

  • M1、M2 の SPIコネクタについて

    • SPI 接続のモジュールは M1、M2 のどちらにも接続できます。
    • M1、M2 の SPI コネクタは SS信号が独立しているので、同時に2個接続できます。
    • M1 の SSB 信号はコネクタ（J1）の 26pin に接続されてます。
    • M2 の SSA 信号はコネクタ（J1）の 24pin に接続されてます。
    • SPI バスは SS信号 以外の配線は共用となっています。

  • M1、M2 の 汎用コネクタについて

    • IO1のアナログ入力のみを利用するモジュールなら最大2個まで同時に接続可能です。
    • IO1はアナログ入力専用です。
    • M1、M2 の IO1は、それぞれ A/Dコンバータ の CH0、CH1 に接続されてます。
    • 汎用コネクタの IO2/3 はバスになっているので、M1、M2で1つのみ接続可能です。
    • M1、M2 の IO2 は共通の配線で、コネクタ（J1）の 8pin に接続されてます。
    • M1、M2 の IO3 は共通の配線で、コネクタ（J1）の 10pin に接続されてます。
    • M1、M2 の IO2/3 は基板表面のショートジャンパをカットすることでバスから分離可能です。
