M5STACK-U162
SKU 9126

M5Stack AIN4-20mAユニット（STM32G030）

送料区分: 200

商品コード: M5STACK-U162

発売日: 2023-07-24

在庫数: 100+

短いURL: ssci.to/9126

¥1,441 （税込）
¥1,441 - ¥1,441
¥1,441

M5の1チャンネル 4-20 mA アナログ電流測定ユニットです。メインコントローラチップにSTM32G030F6 を搭載、M5ホストとはI2Cで通信します。ジャンパーキャップで内部/外部電源を切り替えられます。

ボードの電源絶縁チップとオペアンプ回路で正確に外部電流センサを計測し、信号の精度とシステムの安全性を確保します。電源はDCジャックインターフェースとDC/DC昇圧回路で、デバイス全体に給電します。電源システム設備監視、モーター制御、エネルギー管理、自動化、産業プロセス制御に適しています。

特徴

  • 4-20 mA 測定 1チャンネル
  • STM32G030F6 32 bit Cortex-M0+ CPU
  • I2C通信
  • 2/4線センサ対応（ジャンパーキャップで切替）
  • ガルバニック絶縁チップ搭載
  • プログラミング・プラットフォーム : Arduino、UIFlowなど

仕様

  • MCU : STM32G030F6（64 KBフラッシュ/8 KB SRAM）
  • 信号絶縁IC：HCNR200
  • オペアンプ：SGM321YC5/TR
  • I2Cアドレス：0x55
  • 動作温度：0～40℃
  • 外部DC電源：9～24 V
  • 製品寸法 : 56 x 24 x 13 mm
  • 製品重量 : 8.2 g

内容物

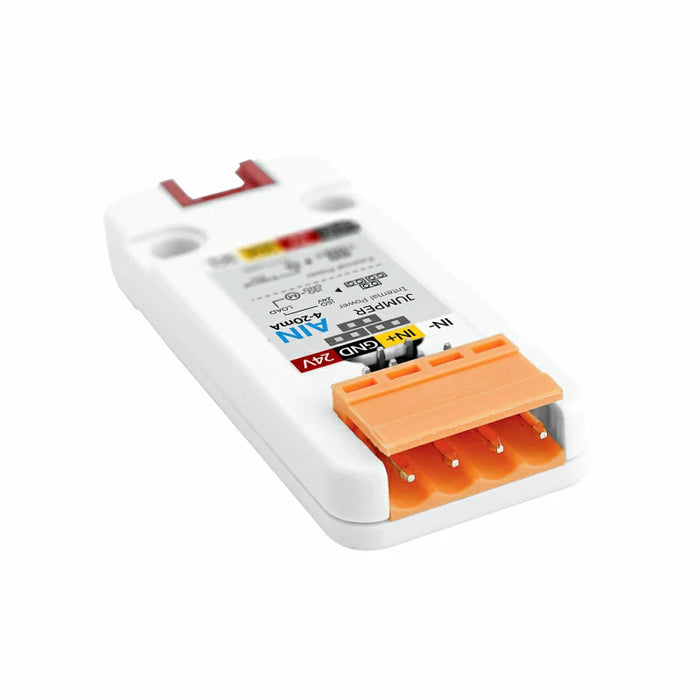

  • 1 × AIN 4-20 mAユニット
  • 1 × VH3.96-4.0P
  • 1 x Groveケーブル（20 cm）
  • 3 x ジャンパーキャップ

資料

回路図

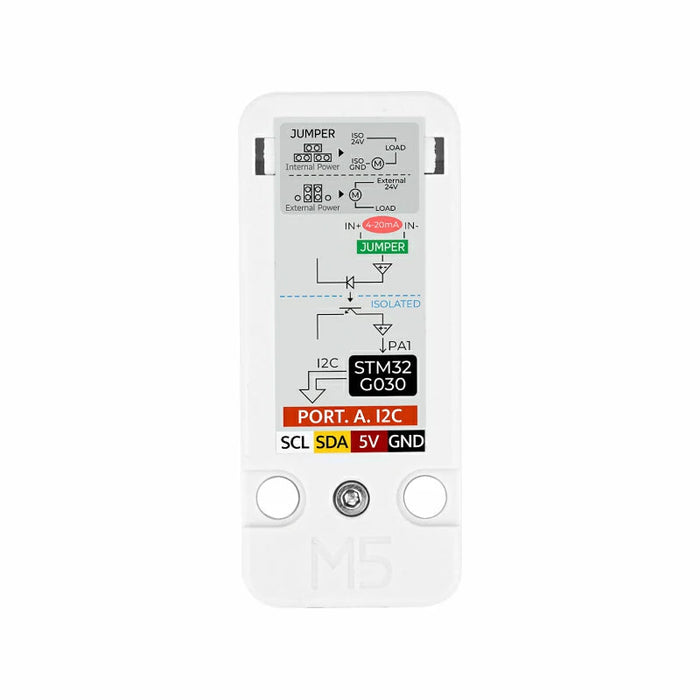

ジャンパーキャップ接続

  • 電流センサが外部給電されている場合、左図のように接続してください。
  • 電流センサが外部給電されていない場合、右図のように接続し、必要に応じて本ユニットを適切な外部電源と接続してください。

製造元希望小売価格 : 7.50ドル(税別)
製造元の販売ページ : http://www.m5stack.com/product/...

商品コード: M5STACK-U162
