DRV8838搭載 ブラシ付きDCモータードライバ
送料区分: 200
商品コード: POLOLU-2990
発売日: 2021-08-23
在庫数: 14
短いURL: ssci.to/7299
¥809
（税込）
¥809
-
¥809
Current price
¥809

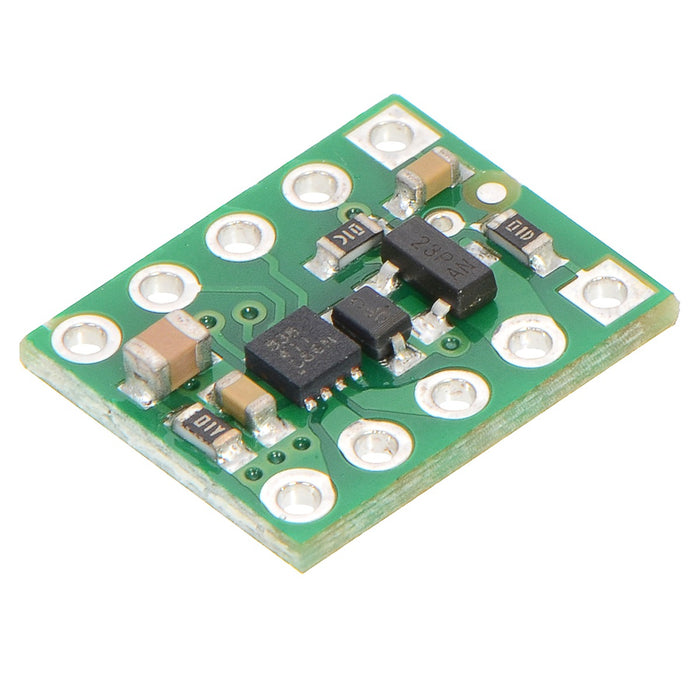

Texas Instruments製DRV8838 Hブリッジモータードライバを搭載し、動作電圧範囲が0〜11 Vで、逆電圧、低電圧、過電流、および過熱に対する保護回路を追加したDIPモジュールです。ブラシ付きモーターの回転方向を双方向に設定でき、また継続して1.7 Aまで電流を出力することができます。バッテリー入力端子にはFETを使用した逆電圧、過電圧保護を基板上に組み込んでいます。
使用にあたってはDRV8838のデータシートを読み込むことをおすすめします。
仕様
- Hブリッジモータードライバ：単一のDCモーター
- モーター電圧：0 ~ 11 V
- ロジック電圧：1.8 ~ 7 V
- 出力電流
- 継続：1.7 A
- 瞬間：1.8 A
- PHASE/ENABLEインターフェース（方向ー速度）
- 入力：3 / 5 V両対応
- ロジック電流の低電圧誤動作防止機能及び過電流、過加熱保護
- モーター電源の逆電圧保護
接続例
| PHASE | ENABLE | SLEEP | OUT1 | OUT2 | operating mode |
|---|---|---|---|---|---|
| 0 | PWM | 1 | PWM | L | 正転/ブレーキ PWM % |
| 1 | PWM | 1 | L | PWM | 逆転/ブレーキ PWM % |
| X | 0 | 1 | L | L | Lowブレーキ (出力はGNDに接続されます) |
| X | X | 0 | Z | Z | 惰性モード (出力はフロート/切断です) |
資料
- データシート（DRV8838）
- 回路図（PDF）
- 寸法（PDF）
- 3Dモデル（Stepファイル）（ダウンロード）
- ドリルガイド（DXFファイル）（ダウンロード）
製造元の販売価格：7.95 ドル
製造元の販売ページ：https://www.pololu.com/product/2990
