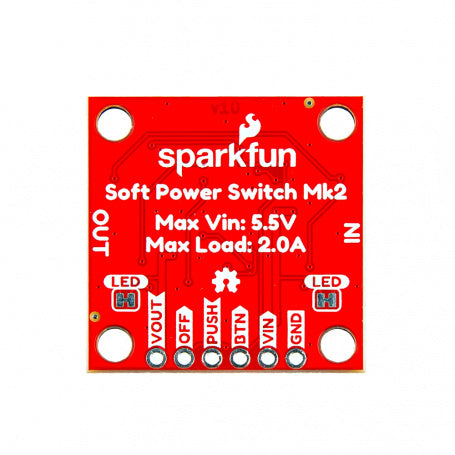

ソフトパワースイッチ - JST 2mmコネクタ

JST 2 mmコネクタを搭載したソフトパワースイッチです。パソコンの電源スイッチのように、電源のONとOFFをソフトウェア制御を用いて安全に行うことができます。バッテリー駆動デバイスのスイッチに最適です。

特徴

• ボタンを一度押すと電源をON、もう一度押すとOFF
• 問題が発生した場合は、ボタンを約10秒間押し続けると、強制的に電源OFF
• JST 2 mmバッテリーコネクタ搭載
• Texas Instruments製の制御IC（SN74LVC1G175） を採用
• 過電流保護のための自己リセット型2 Aヒューズ搭載
• 入力/出力を視覚的に確認するためのLED搭載
• 静止電流消費が非常に低い
• PUSHピンとOFFピンをマイコンに接続し、ボタンの状態を監視してフィードバックさせることで、シャットダウンプロセスをスムーズにし、ON / OFFにかかる時間をカスタマイズ可能
• バッテリーを充電しながらシステムに電力供給が可能

仕様

• 入力電圧：最大5.5 V、最小1.8 V
  • 通常、単一セルの LiPo バッテリーから約3.7 V
• 最大消費電流：連続2 A、ピーク4 A
  • 自己リセットヒューズ搭載
• SIL2308 N&P チャンネル MOSFET
  • 標準 P チャンネルオン抵抗：70 mΩ
• 静止電流：<1µ A @ 3.75 V、VIN LED無効時
• 2 x 2 ピン JST 直角コネクタ（VIN/VOUT）
• モメンタリプッシュボタンを内蔵
• ピン
  • GND、VIN、VOUT：それぞれグランド、入力、出力
  • BTN：BTN と GND の間に外部ボタンを接続可能
  • PUSH： ボタンが押されたときLOWを出力（オープンドレイン 。プルアップが必要）
  • OFF：出力をOFFにするにはHIGHに駆動
• LED：VINおよびVOUT
  • パターンカットで無効化可能
• 寸法：25.4 x 25.4 mm
• 重量： 3.10 g

資料

• 使用ガイド
• 回路図
• 寸法図
• データシート
  • SN74LVC1G14
  • SN74LVC1G17
  • SN74LVC1G175
  • アプリケーションノート：プッシュボタン回路
• Arduinoスケッチ例
• GitHub

製造元希望小売価格：5.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...

商品コード: SFE-PRT-26993
