CT433-HSWF30DR TMR 電流センサコンパクトモジュール（0～30 A、3.3 V）

トンネル磁気抵抗効果（TMR）を用いた絶縁型電流センサCT433-HSWF30DRが搭載されたコンパクトなモジュールです。急峻に変化する過渡電圧（高dV/dt）用で、低ノイズ、帯域1 MHzで、電流経路抵抗は1 mΩです。

特徴

• Alegro社の特許XtremeSense TMR技術を採用した電流センサCT433-HSWF30DRを搭載し、高精度、高帯域幅で、絶縁型電力測定を可能にします。
• センサは電流経路上のどこにでも挿入可能で、電気的絶縁が必要な用途に適しています。
• センサICの電流経路抵抗は1 mΩで、PCBは70 μm（2オンス）銅箔厚、2層構造、モジュール内での電力損失はごくわずかです。
• TMRセンサはコモンモールドフィールドを除去するので、地磁気などの一様な外部磁界に相対的なセンサの向きは測定に大きな影響を与えません。
• 高速dV/dt用で、スイッチング用途に使用可能。
• ACまたはDC電流に比例した広帯域1 MHzアナログ出力電圧。
• 応答時間：300 ns（標準値）
• ノイズの多い電源でも出力が影響を受けにくい。
• 電流が最大リニアセンシング範囲から110%超過した場合に過電流フォールトを出力可能（オプション）。
• 動作温度：-40 ～ 125°C。
• コンパクトサイズ、2.54 mmピッチ電源/グラウンド/出力ピン。

仕様

• 電流センサ：Allegro CT433-HSWF30DR
• 測定電流範囲：0 ～ 30 A（単方向）
• 測定電流感度：66.7 mV/A
• ゼロ点：0.65 V
• 動作電圧：3.0～3.6 V（公称3.3 V）
• 2層PCB
• 寸法：20.3 x 27.9 mm
• 重量：2.3 g

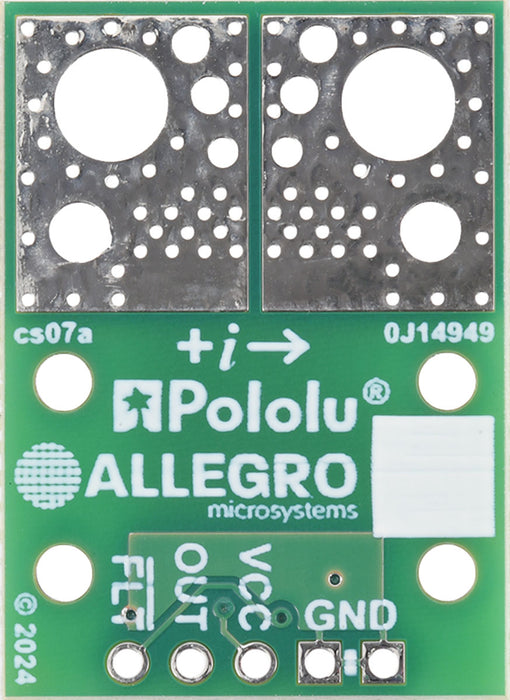

CT433-HSWF30DR TMR表面	2層PCB（cs07b）裏面

CT43x TMR電流センサモジュール

	SKU	部品のプレフィックス	供給電圧 (V)	部品サフィックス	測定の範囲		感度 (mV/A)	ゼロポイント (V)	PCBの詳細
コンパクトキャリア(20.3 x 27.9 mm)	9911	CT433	3.0 ～ 3.6 (公称 3.3)	20MR	双方向	±20 A	50 mV/A	1.65 V	2層、 2オンス銅
	NA			30MR		±30 A	33.3 mV/A
	9912			50MR		±50 A	20 mV/A		4層、 2オンス銅
	10045			70MR		±70 A	14.3 mV/A
	10074			20DR	一方向	0～20 A	100 mV/A	0.65 V	2層、 2オンス銅
	10075			30DR（本製品）		0～30 A	66.7 mV/A
	NA			50DR		0～50 A	40 mV/A		4層、 2オンス銅
	9930			65DR		0～65 A	30.8 mV/A
	9909	CT432	4.75 ～ 5.5 (公称 5)	20MR	双方向	±20 A	100 mV/A	2.5 V	2層、 2オンス銅
	NA			30MR		±30 A	66.7 mV/A
	9931			50MR		±50 A	40 mV/A		4層、 2オンス銅
	9910			65MR		±65 A	30.8 mV/A
	10072			20DR	一方向	0～20 A	200 mV/A	0.5 V	2層、 2オンス銅
	10073			30DR		0～30 A	133.3 mV/A
	NA			50DR		0～50 A	80 mV/A		4層、 2オンス銅
	NA			70DR		0～70 A	57.1 mV/A

センサ使用方法

• 測定電流（IP+ - IP-）
• 電源電圧（VCC - GND）
• センサ出力（VOUT）

ゼロ点と感度は電源電圧に非依存。

• 過電流フォールト（FLT)：通常VCC、最大センシング範囲110%超過でLOW。フォールト時のみ出力。
  ※ FLT（TEST）を出力すると高速dV/dtに対する耐性が劣化します。使用しない場合にはピンを接地してください。

接続方法

回路図

注意

• 本製品は30 V以下でお使いください。
• 温度/電流の限界を超えるとセンサに永久的な損傷を与えます。平均30 Aを超える電流を連続的に測定する場合には、センサ温度を監視し、必要なら冷却方法を追加してください。
• チップが正常に動作する状態であっても、やけどをする場合があります。本製品や接続した他の部品の取り扱い際には注意してください。
• 接続方法の写真にあるように2.54 mm、3.5 mm、 5 mm間隔の入力端子も接続することができますが、端子の許容電流に御注意下さい。

資料

• 寸法図
• CT433データシート
• Allegro 社製品ページ CT433 TMR Current Sensor

製造元希望小売価格：8.95ドル（税別）
製造元の販売ページ ：https://www.pololu.com/product/.../

商品コード: POLOLU-5317
