フルカラーシリアルLEDタイル基板（5個入り)--販売終了

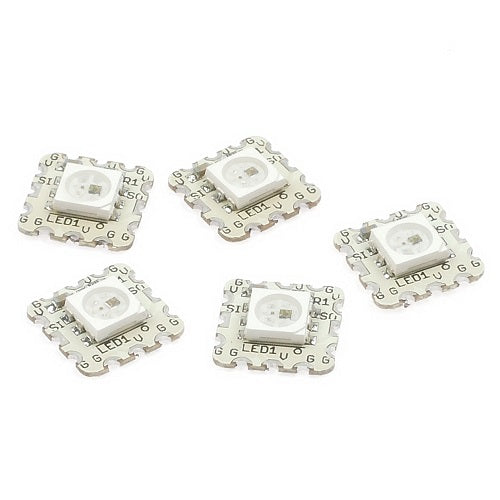

フルカラーシリアルLEDチップをタイル状に配置できる基板に載せました。ユニバーサル基板に隙間なく表面実装する事が出来ます。

制御方法は特殊な形式のシリアル通信です。下の制御方法をご参照下さい。
Arduinoでは、Adafruit製のライブラリがお使いいただけます。当社記事「フルカラーシリアルLEDテープを光らせてみた。」で、ライブラリの使い方も簡単に解説しています。

直列に並べて長くできます。接続も向かい合う端子を繋ぐだけです。下の繋ぎ方もご参照下さい。

・電源電圧:5V
・最大消費電流:1chあたり18.5mA × 3色
・各色256段階のPWMドライブ

●資料
・回路図

上面と下面

V:電源（5V)
SI:信号入力
SO:信号出力
G:GND

繋ぎ方

マイコンボードと別系統の電源から5Vを得る場合は、GNDを電源とマイコンボードの両方に接続してください。
LED基板のV（5V)同士、G（GND）同士、SOとSIをそれぞれ繋ぐだけでLED基板を連結していくことが出来ます。

制御方法

図の通りのタイミングで1または0の信号を作ります。
GRBの順に各色8bit1モジュール当り24bitのデータが必要です。
上位ビットを先に送信します。MSB FIRST。

連結して使用する場合、マイコンボードに近い側のデータから送信します。
SIから入ったデータは、そのモジュールのデータが揃うまでは、SOには出力されません。
そのモジュールのデータが揃った場合、SIから入ったデータはそのままSOに出力されます。
データを送った後、50us以上、LOWが続くと、すべてのモジュールでデータが確定しLEDへの出力へ反映されます。

商品コード: SSCI-013444
