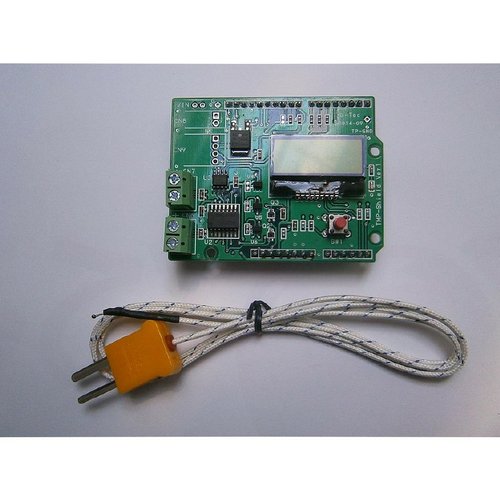

温度測定＆DC制御 TEMPシールド V1.0 LCD搭載--販売終了

Arduno対応の温度測定＆DC制御用のシールドです。８桁X2行のLCDも搭載し、温度データの表示も可能です。
温度測定は、K型熱電対を２本接続可能で、Maxim社のMAX31855を使用したSPI接続構成です。
DC制御は、最大５５V/１７Aを制御可能なMOSFET（IRLR024NPBF）を搭載しています。
本シールドにて、温度データでDCのFAN制御等のアプリケーション開発が可能です。

特徴
- ArduinoＵＮＯサイズのシールド
- 熱電対チップは、Maxim社のMAX31855を使用（分解能0.25℃）
- アナログスイッチ切り替えで、２本の熱電対を接続可能
- DC電源最大５０V/17AをON/OFF可能
- I2C接続の8桁X2行のLCD搭載
- ArduinoのCPU電源5V/3.3Ｖに対応
- デジタル入出力各1本をバッファ付きでコネクタに配置
- 熱電対（Ｋ型）を1本添付

ミューテックさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。下記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

資料
- サポートサイト
- 回路図
- 説明書

商品コード: UTEC-002
