SKU 2630
LIS3MDL搭載 3軸磁気センサ
送料区分: 200
商品コード: POLOLU-2737
発売日: 2016-02-22
在庫数: 0
短いURL: ssci.to/2630
売り切れ
¥1,795
(税込)
¥1,795
-
¥1,795
Current price
¥1,795

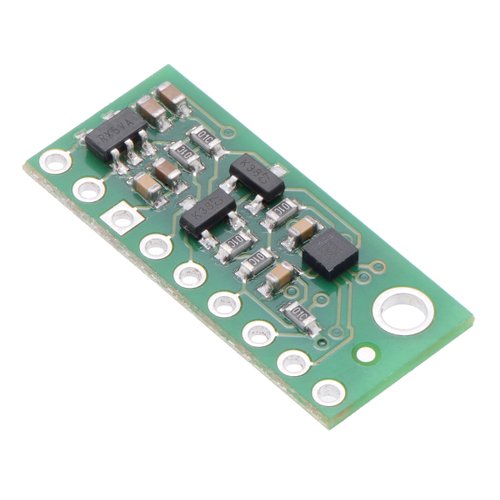

LIS3MDLを搭載した3軸の磁気センサです。電圧レギュレーター搭載で比較的幅の広い電圧で動かすことができます。インターフェイスはI2CまたはSPIです。I2Cアドレス変更用のジャンパなどはありません。
SCL、SDA以外のピンは電圧レギュレーターに繋がっておらず、5 Vトレラントでもないので別途レベルシフタが必要になることがあります。
ピンヘッダも同梱しています(実装はしていません)。
仕様
- 電源電圧:2.5~5.5 V
- 測定レンジ(磁気):±4/±8/±12/±16 gauss
- インタフェース:SPI/I2C(アドレスは0x1E)
- 消費電力:3 mA
- 自己テスト機能搭載
- 磁気検知割り込み搭載
資料
-
製造元の販売ページ
- 各ピンの機能などが記載されています。
- 回路図(pdf)
- LIS3MDL データシート(pdf)
- LIS3MDL用Arduinoライブラリ
製造元の販売ページ:https://www.pololu.com/…
製造元希望小売価格:19.95ドル
商品コード: POLOLU-2737
