apu2c4--販売終了

本製品は在庫限りで販売終了です。後継機のapu2d4をご検討ください。

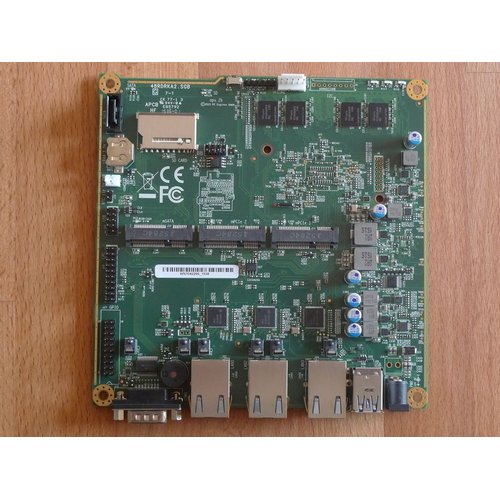

PCEngines社のAPUシステムボードです。省電力組込みボードとして定評のあるALIXの後継機です。ALIX.2D13と基板形状やコネクタ位置の互換性がありますので、ケースはALIX.2D13用ケースがご利用いただけます。DCジャックの内径が2.5 mmですのでご注意ください。当社では内径2.5 mmのACアダプタも販売しております。

前機種のapu1dからCPUやメモリなどがアップグレードされ、USB3.0が利用可能になりました。ボードサイズやコネクタ位置など、外形はほぼ変更ありません（一部内向きコネクタの位置や部品は変更されています）。

• CPU: AMD Embedded G series GX-412TC, 1 GHz quad Jaguar core with 64 bit and AES-NI support, 32K data + 32K instruction cache per core, shared 2MB L2 cache.
• DRAM: 4 GB DDR3-1333 DRAM
• Storage: Boot from SD card (internal sdhci controller), external USB or m-SATA - SSD. 1 SATA + power connector.
• 電源: DC12V（推奨1A）
• 電源プラグ: 2.5mm、センタープラス
• Connectivity: 3 Gigabit Ethernet channels (i210AT)
  I/O: DB9 serial port, 2 USB 3.0 external + 2 USB 2.0 internal, three front panel LEDs, pushbutton
• Expansion: 2 miniPCI express (one with SIM socket), LPC bus, GPIO header, I2C bus, COM2 (3.3V RXD / TXD)
• Board size: 6 x 6” (152.4 x 152.4 mm) - same as apu1d, alix2d13 and wrap1e.
• Firmware: coreboot (please contact support@pcengines.ch for source code if desired).
• Cooling: Conductive cooling from the CPU and south bridge to the enclosure using a 3 mm alu heat spreader (included).

• 製造元プロダクトサイト
• ドキュメント（pdf）
• 回路図

商品コード: PCENGINES-APU2C
