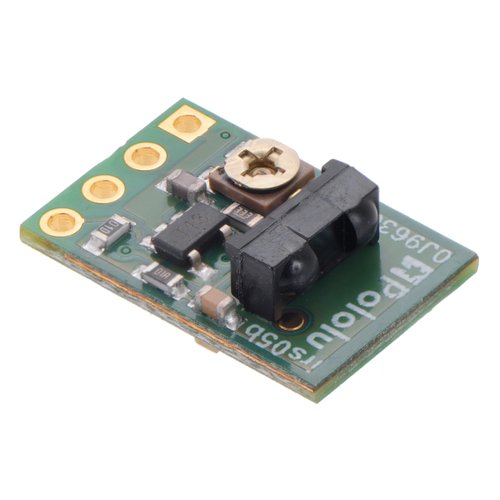

38kHz 赤外線距離センサモジュール（省電力版）

VishayのTSSP77038を搭載する、赤外線距離センサモジュールです。3.3 V~5 Vで動作します。本商品は測定範囲30 cmまでの省電力版です。測定範囲60 cmまでの高出力版もあります。

家電のリモコン用として開発されたものと異なり、近接センサや反射センサに適したゲインを設定済みです。本商品はTSSP77038に、タイマIC555で駆動させる赤外線LEDを接続しています。

ENABLEピンの入力で、赤外線LEDのON/OFF切り替えが可能です。OUTピンから、物体を検出したかどうかが出力されます。

4ピンのストレートピンヘッダと、L字ピンヘッダが一つずつ付属します。

特徴

• 動作電圧 : 3.3 V~5 V
• 最大測定距離 : 30 cm

  • 実際の測定範囲は物体の大きさ、反射率、周囲の明るさに影響されます。
• サンプリング周波数 : 1 kHz
• 平均消費電流 : 8 mA
• 寸法 : 10.2 mm × 15.2 mm × 5.1 mm（ピンヘッダを除く）
• 重さ : 0.6 g（ピンヘッダを除く）

資料

• 回路図（pdf）
• TSSP77038 データシート（pdf）
• 寸法図（pdf）

製造元の販売ページ:https://www.pololu.com/…
製造元希望小売価格:5.95ドル

商品コード: POLOLU-2579
