W5500 イーサネットシールド

W5500を搭載した、Wiznet社のイーサネットシールドです。本製品は、3.3 Vと5 Vの環境で動作します。Arduinoや、ARM mbedの開発環境を利用することができます。

特徴

• 動作環境: 3.3 V/5 V
• 高速イーサネットコントローラW5500チップ使用
• イーサネット用RJ45コネクタ搭載
• GPIOピン：選択可能
• SPIインタフェース
• TX/RXバッファ用内蔵メモリ32 KB
• 10/100イーサネットPHY搭載
• 自動ネゴシエーション（全二重・半二重、10・100BASE）サポート
• プロトコル：TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
• SDカードスロット搭載
  • FAT16やFAT32のマイクロSDカードが利用可能（※5 V利用時の注意事項あり）
• リセットピン搭載
• I²C/UARTインタフェース

※ 5 Vプラットフォームをご使用の場合、SDカードの安定性が低くなりますので、十分なテストを行ってからご使用ください。バッファと100 nFコンデンサの搭載をおすすめします。

使用可能なボードリスト

＜ARM mbed＞

• ARM mbed Platform
  • FRDM-KL25Z
  • NXP LPC800-MAX

＜Arduino＞

• Arduino Uno
• Arduino Mega
• Arduino Due
• Arduino Leonardo

＜Arduino互換基板＞

• Seeeduino

ピン設定

• GPIOピンの機能を設定可能
• チップセレクトを変更して他のモジュールにも使用可能
• 他のボードと重ねて使用可能

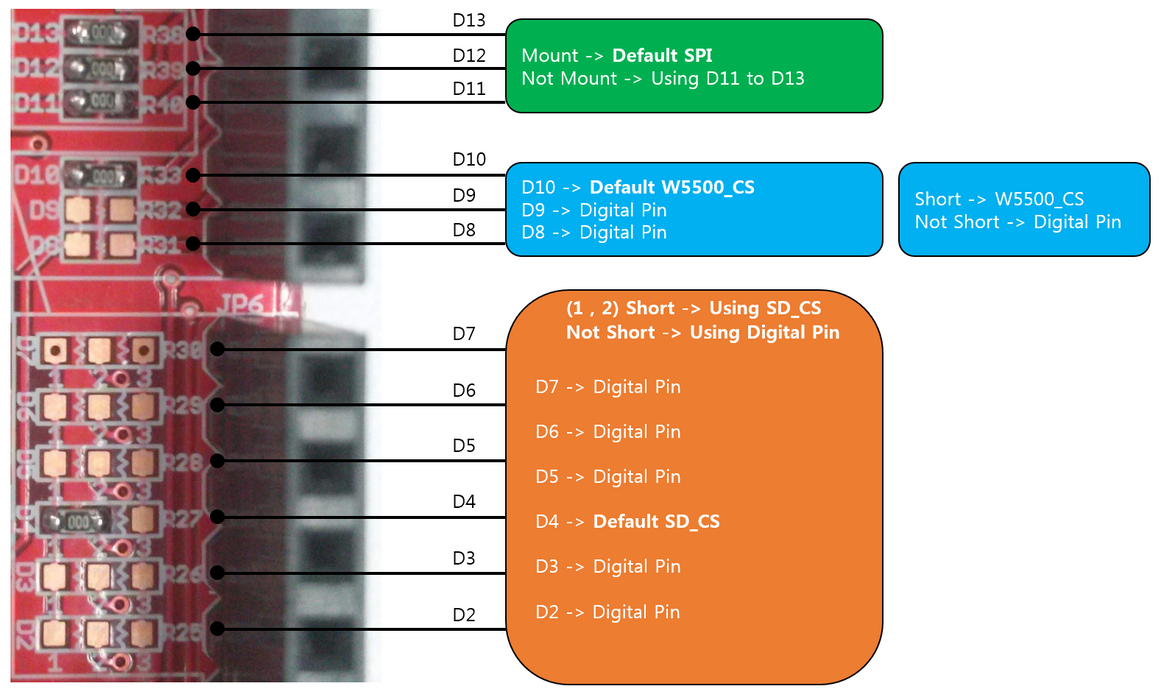

配置図

資料

• 本商品のwikiページ
• W5500 Datasheet（英語）
• 回路図

製造元希望小売価格: 23.00ドル（税別）
製造元の販売ページ:http://www.shopwiznet.com/w5500-ethernet-shield

商品コード: WIZNET-W5500-ETHERNET-SHIELD
