VFD管ラジオ時計キット DSP-2

本製品はキット品です。ご自身ではんだづけなどをし、組み上げていただく必要があります。

VFD管LD8035Eを使ったラジオ付き時計キットです。DC12 V動作。NJM386を基板上に実装していますので、スピーカを直接接続可能です。

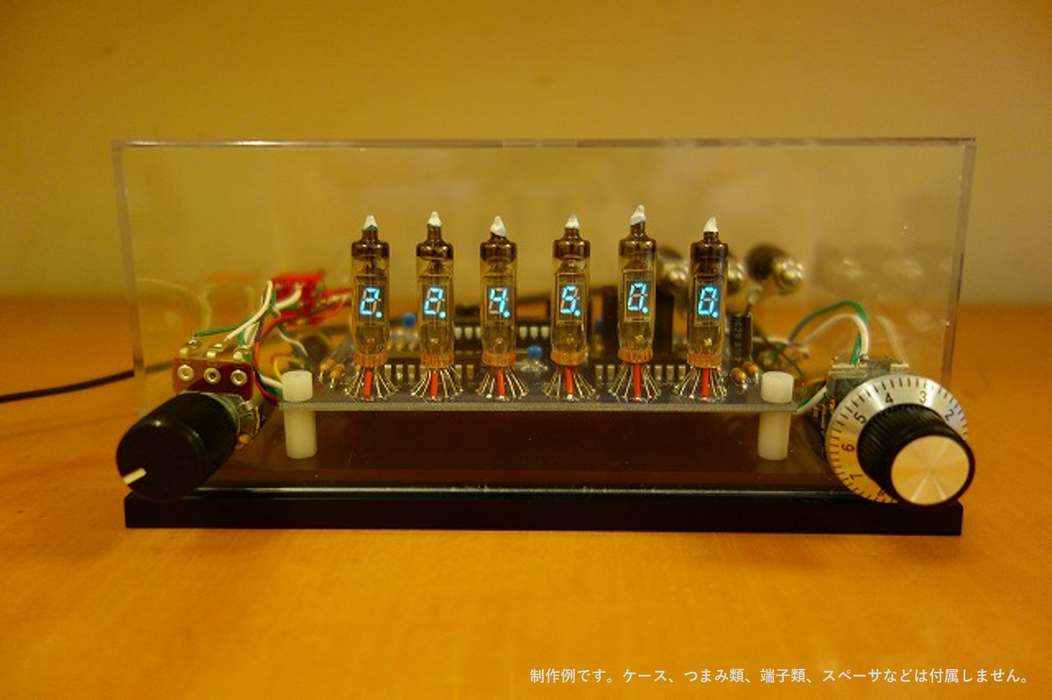

組み立て例

※ケース、つまみ類、端子類、スペーサは付属しません。

仕様

• サイズ：10 cm（W） × 6.5 cm（D） × 5 cm（H）
• 電源：DC 12 V、500 mA（max）

• 受信周波数：

  • 中波：522-1620 kHz、9 kHz Step
  • FM：76-108 MHz、100 kHz Step
  • 短波1：3.2-4.1 MHz、5 kHz Step
  • 短波2：4.7-5.6 MHz、5 kHz Step
  • 短波3：5.7-6.4 MHz、5 kHz Step
  • 短波4：6.8-7.6 MHz、5 kHz Step
  • 短波5：9.2-10 MHz、5 kHz Step
  • 短波6：11.4-17.9 MHz、5 kHz Step

  但し12 MHz付近はCPUのクロックの影響で受信不可。
  ※AMの受信には別途AM用バーアンテナ（350 u～450 uH）が必要です。

• 時計精度 : 月差±30秒程度

内容物

※詳細は組立説明書のパーツリストをご覧ください。
※動作にはDC 12 V電源（ACアダプターなど）、スピーカ、AM 用バーアンテナ（350 u～450 uH）が必要です。これらはキットには含まれませんので別途ご用意ください。

資料

• サポートページ
• 組立説明書（pdf）
• 回路図（pdf）
• 周辺部品配線図（pdf）

しまねこ電子工房さんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: ESHIMANEKO-003
