SparkFun Lumenati 4-pack

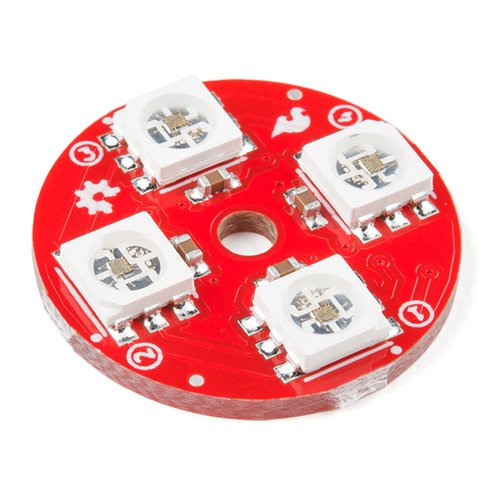

APA102C LEDを四つ備えたコインサイズのLEDボードです。

裏面に表面実装されたパッドから、他のルメナティボードとデイジーチェーン接続でき、様々なデザインとフォーメーションを組むことができます。各ボード上のLEDにはシーケンス内の位置を示す番号が割り振られていているので、コードの書き込みが簡単です。

アドレス指定可能なAPA102C LEDは、5 V電源入力とクロック及びデータ用の0～5 Vロジック・レベルで動作し、クロック・ラインとデータ・ラインからなる2線通信プロトコルを採用しています。これはよく見かけるWS2812B LEDよりも1本多い配線を必要としますが、LEDとの通信がタイミングに依存しなくなるため、追加ハードウェアなしには長期の正確なタイミングのデータストリーミングが難しいRaspberry Piや他のマイコンボードからも直接作動させることができます。

仕様

• 寸法 : 21.5 mm x 21.5 mm x 3.2 mm
• 重量 : 1.55 g

資料

• 回路図
• KiCad Files（ダウンロード）
• ガイド
• GitHub
• データシート（APA102C）

製造元希望小売価格：3.95ドル（税別）
製造元の販売ページ：http://www.sparkfun.com/product/…

商品コード: SFE-COM-14353
