Grove用I2C通信距離延長基板（2個セット）

本製品はキット品です。ご使用の際には、はんだづけを伴う組み立てが必要です。

本製品には基板上に予め部品を実装したバージョンアップ版があります。

NXP社の高ドライブ電流型のI²CバスバッファPCA9600Dを用いてI²Cの信号線の許容負荷容量を増加させ、I²C接続のGroveモジュールの通信距離を延長するための基板です。

基板同士は一般的なストレート結線のLANケーブルで接続します。LANケーブルは入手性が良いため、マイコンとGroveモジュール間の通信距離が数 m～数10 mのシステムを容易に構築できます。

※クロス結線のLANケーブルを使用するとVCCとGNDがショートするため使用しないでください

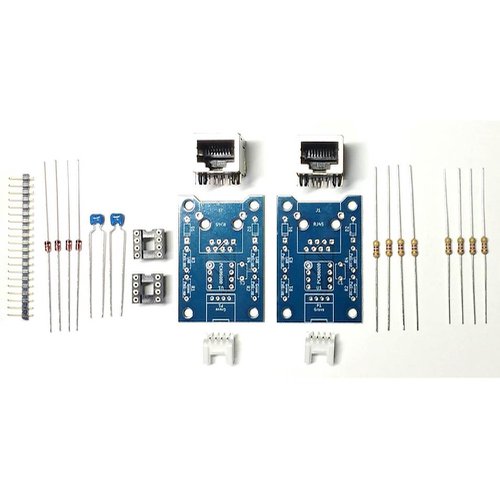

内容物

別途ご用意いただく物

• PCA9600D 高ドライブ電流I2Cバスバッファ基板
• Groveケーブル
• ストレート結線のLANケーブル（※クロス結線のLANケーブルを使用するとVCCとGNDがショートするため使用しないでください）

回路図

基板寸法

接続例

20 mのLANケーブル（エレコム社LD-CTT/BU200）を用いて通信テストを行い、Fast mode（400 kbps）で問題なく通信できました。

組立方法

以下の画像に示すように延長基板に部品をはんだ付けします。

別途ご用意いただいたPCA9600D基板に付属の細ピンヘッダをはんだ付けし、PCA9600D基板上のシルクと延長基板上のシルクが一致する向きにICソケットに挿します。

資料

• サポートページ

_Y2Kbさんからの受託販売商品です。_輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: Y2KB-005
