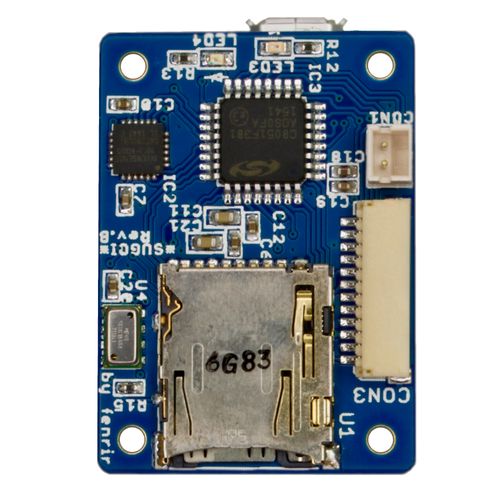

ちょっとすごいロガー NEO-M8N搭載版 本体のみ

ちょっとすごいロガーの本体のみの商品です。GPSアンテナ、電池接続用ケーブルなど必要な方はちょっとすごいロガー NEO-M8N搭載版をご購入ください。

ちょっとすごいロガーは、3軸の加速度センサ、3軸のジャイロセンサ、3軸の地磁気センサ、気圧計、GPS受信機、温度センサを搭載した超小型ロガーです。 fenrirさんが開発を主導しているオープンソースハードウェア（Creative Commons+New BSD）を商品化しました。 センサ計測データはmicroSDカードへの書き込みとUSB接続でリアルタイム計測が可能です。 付属のPCソフトを使えばExcelで読み取れる形式（CSV形式）に変換できます。

RAWデータの取得はGPSモジュールの仕様範囲外のため、できることを保証いたしません。

商品化にあたり、開発者のfenrirさんと、以前に委託販売していたina111さんにご協力いただきました。

開発者のfenrirさんや以前に委託販売していたina111さんへのお問い合わせはご遠慮ください。製造上、輸送上の問題に関しては全て当社に責任がありますので、当社までお問い合わせください。ただし、技術的なサポートは提供しておりません。

詳細

加速度ジャイロは100 Hz（10 ms）、地磁気は約2 Hz（640 ms）、気圧約3 Hz（320 ms）、GPSの位置5 Hz（200 ms）で出力されるデータを取得します。マイコンに書き込まれているファームウェアはオープンソースで、書き換えることも可能です。microSDはSDHCにも対応し、容量の大きなmicroSDも使えます。 電源はUSB給電、リチウムイオンポリマー電池（1 セル=3.7 V）のどちらも使えます。PCやスマホ用モバイルバッテリーから電源をとって使うことができます。接続したリチウムポリマー電池は、USBから給電することで充電できます。 Windowsで利用する方向けにログデータをCSVファイルに変換するGUIツール[ZIP]が用意されています。こちらのソフトもオープンソース化されています。

ハードウェア機能

• USB接続機能を備えた Silicon Laboratories C8051F381マイコン
• u-blox社製 NEO-M8N GPS受信機
• 6自由度（3軸加速度、3軸角速度）の慣性センサのInvensense社製MPU-6000
• 3軸の地磁気センサのFreescale社製MAG3110
• 大気圧センサのMeasurement specialties社製MS5611
• Li-Ion電池の充電機能を備えたLinear Technology社製パワー管理ICのLTC3550
• microSDHC、およびFAT32をサポートするmicroSDソケット

内容物

• ちょっとすごいロガー NEO-M8N搭載版 本体
• 内容物一覧カード

LiPo電池は含まれません。

GPSアンテナ、電池接続用ケーブルなど必要な方はちょっとすごいロガー NEO-M8N搭載版をご購入ください。

当社で販売しているリチウムイオンポリマー電池をつなぐ場合は、JST ZH-PH変換ハーネスをご利用ください。

資料

• 開発者 fenrirさんのGithubリポジトリ ninja-scan-light 内wiki
• 以前委託販売を行っていたina111さんのサポートサイト

• 依託時の説明書[pdf] （当社の説明書は準備中です）（RAWデータの取得はGPSモジュールの仕様範囲外のため、できることを保証いたしません）

• ファームウェアリリースノート
  2019年11月以降出荷した製品に書き込んであるファームウェアは、version 1.5.1です。

ファームウェアの更新方法は、Githubリポジトリ内のWikiにあるソフトをハードに焼きこむ方法を参照してください。更新にはUSB Debug Adapterが必要です。

寸法図

商品コード: SSCI-040693
