《お取り寄せ商品》3-wire Serial LCD Module (Arduino Compatible)

本商品はお取り寄せ商品（輸入代行）です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います（請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です）。納期は仕入先に在庫がある場合、通常1.5～2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。

Introduction

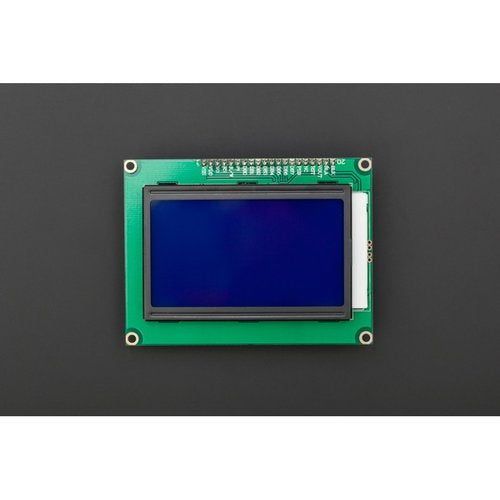

This LCD module uses a 128x64 liquid crystal display that support Chinese character, English characters and even graphics. It is suitable for interactive work with Arduino.
It features a backlit control, pallerlel or serial control, contrast adjust. It can be connect to our interface shield for arduino via IDC6 socket and Cable for Shiftout.
The LCD is shipped in Pallelel mode in default. The R9 is used to set the interface mode. To switch to SPI mode, the R9 resistor need to be moved to R10

Specification

• Power Supply: 4.5～5.5V
• Micrcontroller：ST7920
• Resulution：128×64
• Display color：blue lit with white char
• View angle：170 degree
• LCD module：STN
• Control interface：8/4 bits Pallelel (Default) or 3 bits serial (SPI)
• Module size:93x70x22mm (3.7x2.8x0.87'')
• Visuable size:73x39mm(2.9x1.5'')

Documents

• Wiki Doc
• Arduino library v1.0 for serial mode
• Arduino library v1.0 for parallel mode
• Setup LCD12864 screen in SPI mode with Arduino
• Schematic

ShippingList

• 3-wire Serial LCD Module x1

上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。

商品コード: DFROBOT-DFR0091
