DFROBOT-DFR0558
SKU 4435

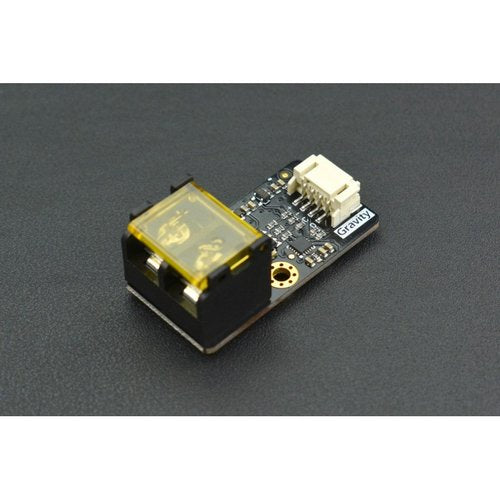

《お取り寄せ商品》Gravity: I2C High Temperature Sensor (K-Type 800℃)

送料区分: 650

商品コード: DFROBOT-DFR0558

発売日: 2018-11-21

短いURL: ssci.to/4435

この商品は取寄商品です

¥4,712 （税込）
¥4,712 - ¥4,712
¥4,712

本商品はお取り寄せ商品（輸入代行）です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います（請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です）。納期は仕入先に在庫がある場合、通常1.5～2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。


Introduction

PT100 is suitable for most of the temperature measurement below 400°C, but usually the temperature of the household natural gas stove can reach over 800°C, and the temperature of the pottery kiln or high-power electric furnace can be more than 1000°C. The K-type thermocouple are commonly used in such ultra-high temperature scenes.

The digital K-type high temperature sensor consists of a signal amplification conversion module and a stainless steel sheathed K-type thermocouple probe. When the K-type thermocouple probe is placed near a high-temperature heat source, the probe generates a small voltage proportional to the temperature due to the thermoelectric effect. The module uses a MAX31855K dedicated chip to amplify this small voltage, convert it to digital signals, and compensate accordingly. The temperature readings can be read through Gravity I2C interface. The module can measure extremely wide temperature ranging from -270°C to 1372°C, the error from -200°C to 700°C is within ±2°C, and the error from 700°C to 1350°C is within ±4°C. The attached K-type thermocouple can measure up to 800 °C with error within ± 2.5 °C.

Connection Diagram:



Gravity: I2C High Temperature Sensor (K-Type) (Arduino UNO)

Gravity: I2C High Temperature Sensor (K-Type) (Raspberry Pi 3B)

Measuring the flame Temperature of a natural gas stove

Features

  • 14 bit, 0.25°C digital high-resolution temperature measurement
  • Extremely wide temperature range
  • Wide input voltage, compatible with 3.3V and 5V controllers
  • Gravity I2C interface, convenient connection
  • Fits any K-type thermocouple probe

    • Applications

  • Electric Oven, Electric Furnace
  • High Temperature Flame, Gas
  • Pottery Kiln

    • Specification

    Signal Amplification Conversion Module

  • Input Voltage (VCC): 3.3V~5.5V
  • Probe: K Type Thermocouple
  • Temperature Range: -270°C~1372°C
  • Resolution: 0.25 °C
  • Error: within ≤ ±2°C(-200°C~700°C) ~ ±4°C(700°C~1350°C)
  • Interfaces: Gravity I2C (Logic Level 0-3.3V)
  • Dimension: 44.0mm*22.0mm

    • Armored K-Type Thermocouple Probe

  • Temperature Range: up to 800 °C
  • Error: ≤ ±2.5°C
  • Wire Length: 1.5m
  • Probe Length: 50mm
  • Probe Diameter: Φ4mm
  • Features: Waterproof, Corrosion Resistant (Weak Acid or Alkali Resistant, Rustproof), High Temperature Resistance

    • Documents

  • Product wiki
  • More Documents

    • ShippingList

  • Signal Amplification Conversion Module x1
  • Armored K-Type Thermocouple Probe x1
  • Gravity-4P I2C/ UART Sensor Wire x1


    • 上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。
