《お取り寄せ商品》Solar Power Manager Micro (2V 160mA Solar Panel Included)

本商品はお取り寄せ商品（輸入代行）です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います（請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です）。納期は仕入先に在庫がある場合、通常1.5～2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。

Introduction

Solar Power Manager Micro is a micro power, high-efficiency solar power management module, designed for powering IoT based low-power wireless sensors or controllers with 1V~3V small size solar panels. Benefited from its extremely low power dissipation and MPPT (maximum power point tracking), the module is able to maximize the conversion efficiency of solar energy under weak sunlight. These features make low-power wireless devices charge-free and battery replacement-free possible by pure solar power.

The module employs constant voltage ratio MPPT (Maximum Power Point Tracking) algorithm to maximize output power of the solar panel under various sunlight. It can charge a 3.7V lipo battery through solar or USB, providing charge current up to 70mA or 100mA respectively. A 3.3V 90mA regulated output can handle burst current of most low-power wireless devices during transmitting or receiving. In low-power solar projects, lipo battery may suffer from over-discharge problem when it is cloudy for days, or the capacity of battery can not meet the device’s need. The battery over-charge and over-discharge protections are designed to prevent such problems to extend battery life.

Check the brief specification for all Solar Power Manager Series Products.

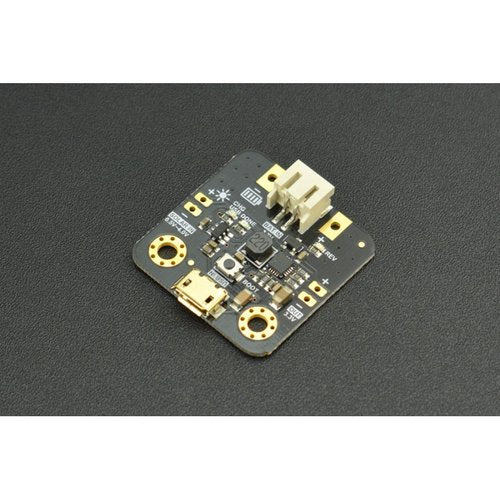

Board Overview

Solar Power Manager Micro
dBoard Overview

Connection Diagram

Power micro:bit with Small Solar Panel

Power Firebeetle Series with Small Solar Panel

Features

• Constant voltage ratio MPPT algorithm, maximizing solar power conversion
• Designed for 1V ~ 3V small solar panels, ultra low power design
• Solar/USB two charging methods
• Multiple protections extending battery life

Applications

• Wireless Sensor Network
• Bluetooth iBeacon
• Solar Powered Toys

Specification

• Micro Solar Power Management Module
• Solar Power Management IC: SPV1050
• Solar Input Voltage (SOLAR IN): 0.5V~4V
• Battery Input (BAT IN): 3.7V Lithium Battery
• Maximum Charge Current: 100mA@USB IN；70mA@SOLAR IN
• Over-charge Protection Threshold: 4.2V
• Over-discharge Protection Threshold: 3.1V
• Regulated Power Supply: 3.3V 90mA@BAT IN 3.7V
• Quiescent Current: <3 uA
• Protection Functions
  • BAT IN: Over-discharge/Over-charge/Reverse Connection Protections
  • OUT: Short Circuit/Over Current Protections
• Operation Temperature: -40℃～85℃
• Dimension: 30.0mm*30.0mm
Solar Panel 2V 160mA
• Nominal Voltage (V_MP): 2V
• Nominal Current (I_MP): 160mA
• Open Circuit Voltage (I_OC): 2.4V
• Short Circuit Current (I_SC): 190mA
• Solar Cell Material: Monocrystalline Silicon
• Other Features: Waterproof, Oil Resistant and Corrosion Resistant
• Dimension: 50mm*50mm

Documents

ShippingList

• Solar Power Manager Micro x1
• Monocrystalline Silicon Solar Panel 2V 160mA 50*50mm x1
• Red Single Conductor Wire 15cm 24AWG x2
• Black Single Conductor Wire 15cm 24AWG x2
• PH2.0-2P Male Power Wire 15cm x1
• XH2.54-2P Header x2

上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。

商品コード: DFROBOT-DFR0579
