《お取り寄せ商品》ECell: Breadboard-Plugin Components Pack

本商品はお取り寄せ商品（輸入代行）です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います（請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です）。納期は仕入先に在庫がある場合、通常1.5～2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。

Introduction

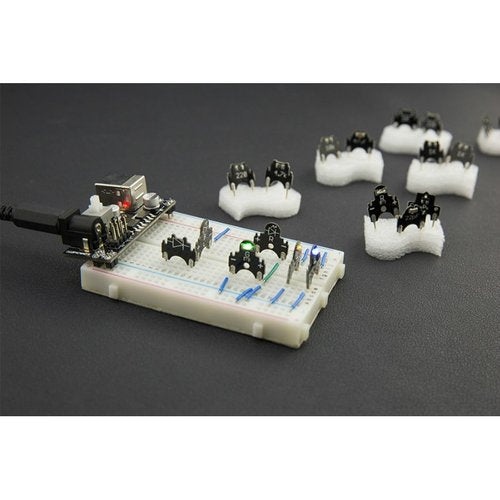

Breadboard-Plugin Components Pack is a new kit designed for breadboard experiment. It provides many kinds of components, such as resistors, capacitors, diodes, transistor .etc. The module pins are using gold-plating technology, solid and durable. It could be plugged on the breadboard directly. easy, reliable and reusable.

This innovative approach will solve the following issues caused by using DIP type of components:

• Hard to read the value (Resistor color codes)
• Severe deformations of the pin after used, non-reusable, not environment-friendly
• The pin diameter is too thin or too thick, poor match with the breadboard hole
• Confused the order of transistor “e”, “b”, “c” pins
• Usage problem: Most of sensors and actuators require 3 interfaces: Signal/VCC/GND, you have to use the jumper wire for the connection, messy and unreliable.

Breadboard-Plugin is designed by Maker LeoYan, produced and sold by DFRobot.
Note: Breadboard is not included in the pack.

Features

• Easy to Recognize : Resistance value, capacitance values, positive/negative polaron and pin functions are marked clearly.
• Easy to Learn : The circuit symbol is clearly visible, directly match the circuit diagram
• Easy to Use : Direct-plug pin
• Easy to Plug/unplug : The 0.64mm diametral pin matches the breadboard hole perfectly
• High-Reliability : ENIG technology, the circuit connection is reliable and durable
• Environment-Friendly : Reusable and Environment-friendly

Specification

• Resistor: 220R，1K，4.7K，10K
• Capacitor: 22pF@50V，100nF(0.1uF)@50V，47uF@10V
• LED: Red, Yellow, Blue, Green
• Diode: If=1A, Vfm=0.7V, Vr=40V
• Transistor-NPN: Vceo=45V, Ic=500mA, hFE=400
• Transistor-PNP: Vceo=-45V, Ic=-500mA, hFE=400

Documents

• Wiki Doc

ShippingList

• Resistor 220R x4
• Resistor 1K x4
• Resistor 4.7K x4
• Resistor 10K x4
• Capacitor 22pF x2
• Capacitor 100nF x2
• Capacitor 47uF x2
• LED--R x2
• LED--Y x2
• LED--B x2
• LED--G x2
• Diode x4
• NPN transistor x2
• PNP transistor x2
• Breadboard PluginConnector x2

上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。

商品コード: DFROBOT-KIT0098
