《お取り寄せ商品》Hitec HS422 Servo

本商品はお取り寄せ商品（輸入代行）です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います（請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です）。納期は仕入先に在庫がある場合、通常1.5～2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。

Introduction

The HS-422 has been around for a while and for a good reason, durability and the ability to be easily modified. For inexpensive robotic applications this the perfect servo. It can easily be modified for wheeled applications since the output shaft is supported on the botton and top with bronze bushings and the potentiometer is indirect drive. The circuit board is also seperate from the motor so the potentiometer can be easily accessed. Simply a great servo at a great price.

Specification

• Control System: +Pulse Width Control 1500usec Neutral
• Required Pulse: 3-5 Volt Peak to Peak Square Wave
• Operating Voltage: 4.8-6.0 Volts
• Operating Temperature Range: -20 to +60 Degree C
• Operating Speed (4.8V): 0.21sec/60° at no load
• Operating Speed (6.0V): 0.16sec/60° at no load
• Stall Torque (4.8V): 45.82 oz/in. (3.3kg.cm)
• Stall Torque (6.0V): 56.93 oz/in. (4.1kg.cm)
• Operating Angle: 45 Deg. one side pulse traveling 400usec
• 360 Modifiable: Yes
• Direction: Clockwise/Pulse Traveling 1500 to 1900usec
• Current Drain (4.8V): 8mA/idle and 150mA no load operating
• Current Drain (6.0V): 8.8mA/idle and 180mA no load operating
• Dead Band Width: 8usec
• Motor Type: 3 Pole Ferrite
• Potentiometer Drive: Indirect Drive
• Bearing Type: Dual Oilite Bushing
• Gear Type: Nylon
• Connector Wire Length: 11.81" (300mm=11.81in)
• Dimensions: See Schematics
• Weight: 1.6oz (45.5g)

A = .780” (19.82mm=0.78in)
B = .530” (13.47mm=0.53in)
C = 1.33” (33.79mm=1.33in)
D = .400” (10.17mm=0.4in)
E = .380” (9.66mm=0.38in)
F = 1.19” (30.22mm=1.19in)
G = .460” (11.68mm=0.46in)
H = 1.05” (26.67mm=1.05in)
J = 2.08” (52.84mm=2.08in)
K = .368” (9.35mm=0.37in)
L = .172” (4.38mm=0.17in)
M = 1.57” (39.88mm=1.57in)
X = .120” (3.05mm=0.12in)

ShippingList

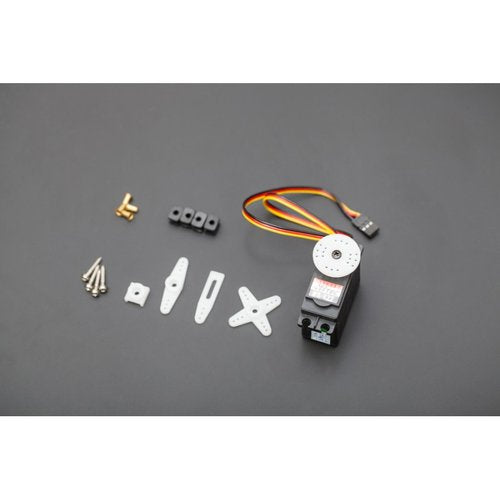

• Hitec HS422 Servo x1

上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。

商品コード: DFROBOT-SER0002
