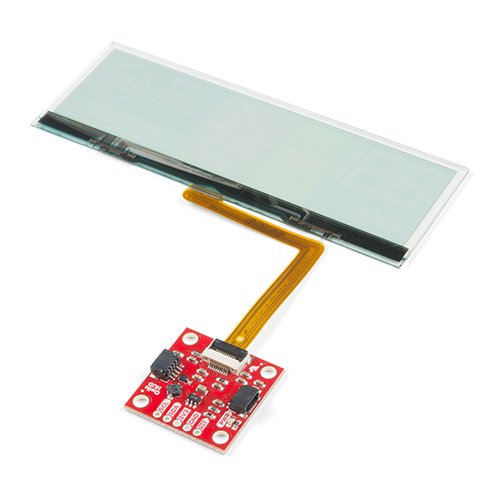

Qwiic - 透過型OLED HUDモジュール--販売終了

透明なスクリーン上に数値などを表示することが可能な、未来志向のHUD（ヘッドアップディスプレイ）のニーズに応えるモジュールです。

車両用ヘッドアップディスプレイとして設計されたこのOLEDパネルは、暗闇の中では光り輝き、日光の中でも見えやすい仕様になっています。表示はエリアカラー方式となっていて、色を変更することはできませんが、それぞれのエリアに異なったカラーで分割表示されます。

I²Cプロトコルを使用することでディスプレイを簡単に制御でき、Qwiicの3.3 Vバスからパネルを12 Vで駆動するための昇圧回路を搭載しています。使いやすいようにArduinoライブラリが用意されているので、例えばスピードメーターを変更するようなことは、スケッチでsetSpeedometer()を呼び出すのと同じくらい簡単です。Qwiicシステムを利用すれば、ハンダ付け不要で接続できますが、ブレッドボード用に2.54 mm間隔の端子も用意されています。

ディスプレイの作動には大きなメモリが要求されるので、ATmega328では不十分です。Arduino Mega 2560のような大容量のRAMを搭載したコントローラであれば問題なく動作することを検証済みです。また、電源については、3.3 Vで約400 mAを供給可能なアダプタが必要です。

Qwiicシステムとは

Qwiicシステムには、I²Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

特徴

• 106.00 mm x 37.90 mmのパネルサイズ
• 完全に透明なディスプレイ
• 230セグメントの分割表示
• 3.3 Vで500 mAの電源が必要
• I²Cアドレス：0x30、0x31
• 2 x Qwiicコネクタ

内容物

• 1 x OLED ディスプレイ
• 1 x Qwiic HUDボード

資料

• 回路図（pdf）
• Eagle ファイル（ダウンロード）
• ガイド
• Arduinoライブラリ
• GitHub

製造元希望小売価格：99.95ドル（税別）
製造元の販売ページ：http://www.sparkfun.com/product/…

商品コード: SFE-LCD-15079
