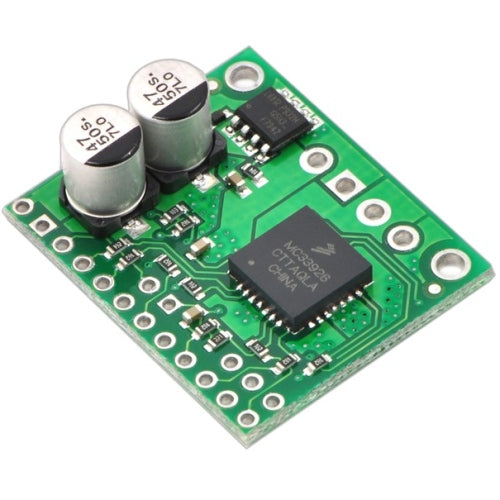

モータードライバMC33926

米国Pololu社が製造するモータードライバモジュールです。フリースケール社のMC33926 DCサーボモータドライバが使用されています。Hブリッジにより、モーターの回転方向と回転速度を制御します。5 V-28 Vの動作範囲、連続3 A(ピーク5 A)の出力電流を供給することができます。また現在の状態のフィードバックと低電圧保護、過電流保護および過熱保護機能を持っています。

注意

この製品は、長時間使っているとかなり高温になることがあります。取り扱う際にはこの製品だけでなく周辺に配置した他の部品にも注意してください。

性能

• ドライバIC：MC33926
• チャンネル数：1ch
• 最低動作電圧：5 V
• 最大動作電圧：28 V
• 連続出力電流：2.5 A
• ピーク出力電流：5 A
• 電流センス：0.525 V/A
• 最大PWM周波数：20 kHz
• 最低ロジック電圧：2.5 V
• 最大ロジック電圧：5.5 V
• 逆電圧保護：有

資料

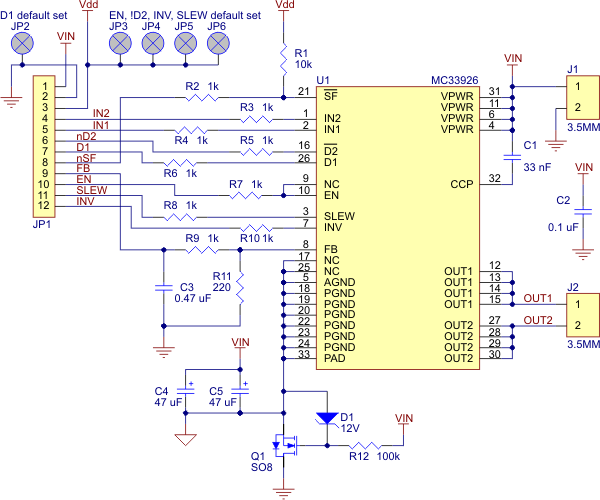

• 回路図
• MC33926データシート(PDF)

メーカー希望小売価格:39.95ドル(税別)
メーカーの販売ページ:www.pololu.com...

商品コード: POLOLU-1212
