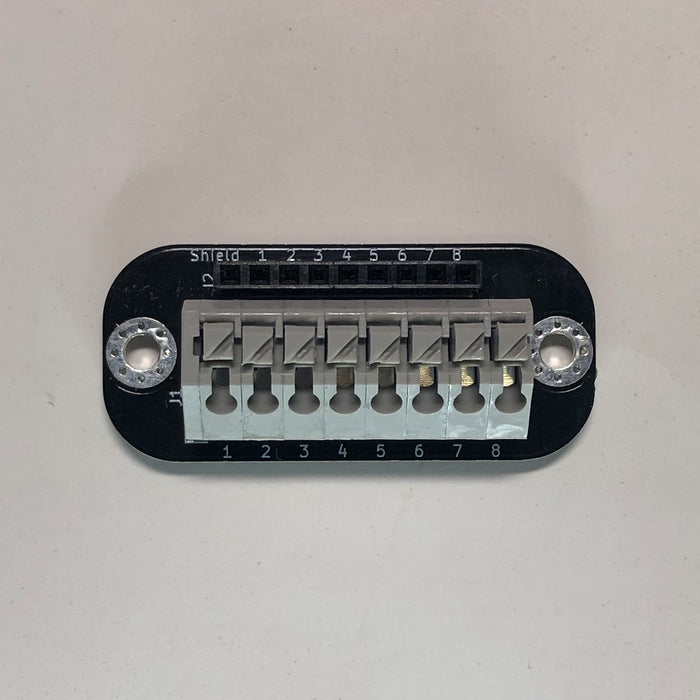

Terminal-Pinsocket

特徴

• スイッチ等の配線に圧着端子等を取り付けることなくターミナルに接続するだけで、ピンソケットを介して各種機器に接続することができます。
• 試作機等の筐体内において単にブレッドボードを使用した場合に比べ、見栄えが良くなります。

主な仕様

• 8極ターミナル プッシュインタイプ※pdf（J1）
• ピンソケット※pdf （J2）
• サイズ：45 mm * 20 mm * 16.5 mm
• 銅箔厚： 部品面（表面），半田面（裏面） 各35 μm

使用例

• マイコンボード，開発ボード等のピンヘッダ，ソケットとスイッチ等との接続
• ブレッドボードとスイッチ等との接続
• 試作機，少量生産機等の筐体内における配線
• ユーザ等により配線を変更する場合がある機器の筐体内における配線

注意点

• 本製品の使用に際しては、使用の態様により、基板へのスペーサーの取り付けや、半田面への絶縁シートの貼り付けなど、適切な絶縁処理を施してください。
• 本製品は電気的知識を有する方の使用を対象としています。 本製品の使用に際し、安全に使用できる範囲を判断し、その範囲内で使用してください。
• 仕様および外観は、改良のため予告なく変更する場合があります。

基板図

回路図

資料

• サポートページ

本商品は、MED様からの 受託販売商品 です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。

商品コード: MED-002
