スレーブ/ペリフェラル用 ATコマンド対応 MDBT42Q モジュール（チップアンテナ）--販売終了

本製品は製造元製造終了につき、販売終了です。後継品はこちら。

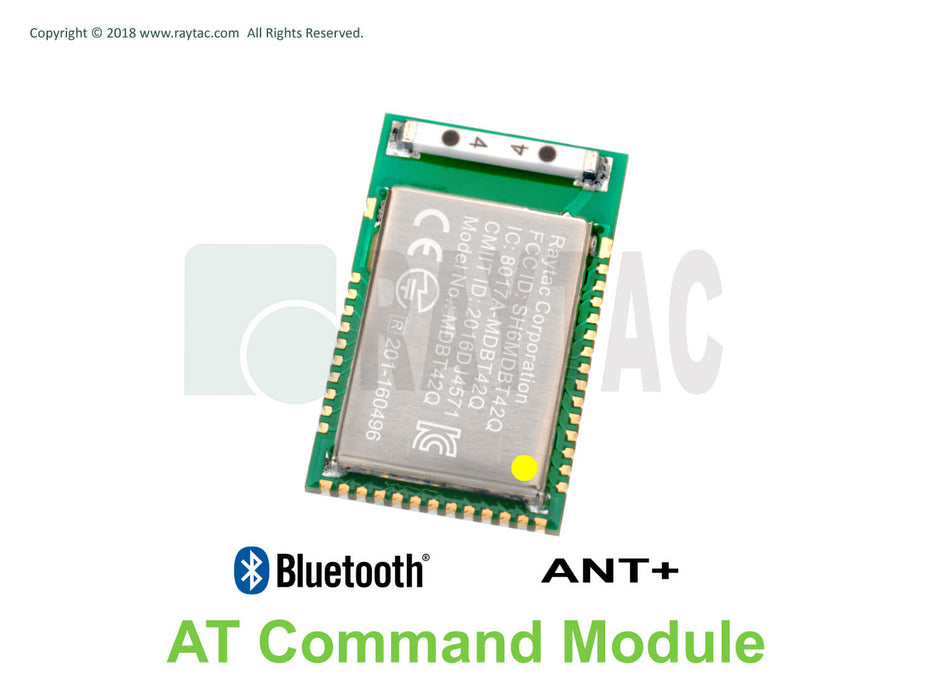

ATコマンド対応のMDBT42Qモジュール（チップアンテナ）で、スレーブ / ペリフェラル用です。

PCBアンテナのタイプはこちらです。

仕様

• RaytacのATコマンドファームウェアをプリロード（ペリフェラル / スレーブ機能）
• Nordic nRF52810 SoCソリューション
• Nordic Semiconductor社が推奨するサードパーティモジュール
• BT5.1 / BT5 / BT4.2 Bluetooth仕様認証
• 認証：FCC / IC / CE / テレック（MIC）/ KC / SRRC / NCC
• 32 bit ARM Cortex M4F CPU
• 192 KBフラッシュメモリ / 24 KB RAM
• RoHS / Reach準拠
• 寸法：10 × 16 × 2.2 mm
• GPIO × 32
• チップアンテナ
• インタフェース：UART
• 最大247 byteのMTU
• MDBT42Q-ATM / MDBT42Q-PATM（中央 / マスター機能）と連携

サポートされているコマンド

• デバイス名の設定
• データレートの選択（1 Mbpsもしくは2 Mbps）
• TXの出力を5段階で設定
• モード2で接続インターバルを設定
• アドバタイジングの時間を設定
• アドバタイジングを有効化 / 無効化に設定
• アドバタイジングまたは接続状態を示すLEDの設定
• 7セットのUARTボーレート
• UARTのフロー制御の有効化 / 無効化
• UARTのハードウェアインタフェースの有効化 / 無効化
• 八つの出力ピンをサポート
• パワーダウンモード、GPIOのウェイクアップ
• DC to DCおよびLDO電力モードをサポート
• 内部または外部の32.768 kHz発振器を使用
• ハードウェア / ソフトウェア方式を使用したデフォルト設定への復元
• ハードウェア / ソフトウェアのシステムリセット
• シリアル番号を設定して取得
• MACアドレスを設定または取得
• バッテリー検出用のADC値を取得
• 最大MTU 247 byteのペイロード244 byteまでサポート

資料

• データシート
• 製造元の商品ページ

商品コード: RAYTAC-MDBT42Q-AT
