M5StickT--販売終了

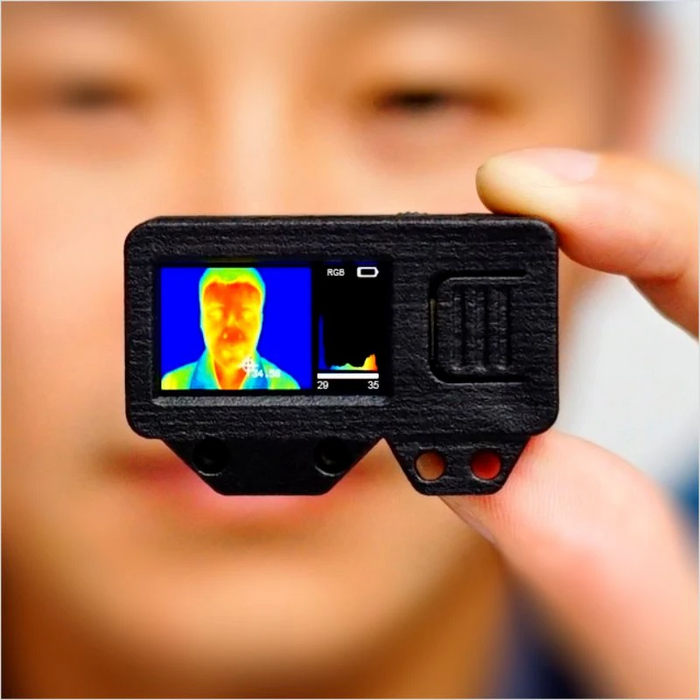

M5StickTは精巧でコンパクトな赤外線熱画像カメラです。最新のFLIRであるLepton 3.0長波赤外線カメラコアを採用し、160 x 120の解像度で鮮明で安定した画像を取得できます。大面積の非接触赤外線センサであるため、温度測定に適した製品です。

制御チップとしてESP32を搭載し、Wi-FiおよびBluetooth接続が可能で、プロセッサは最大240MHzで動作します。これにより、安定して7 FPSを得られます。画面は1.14インチで、解像度は135 x 240です。それに加え、6軸IMU（MPU6886）、デジタルマイク、300mAhのLiPoバッテリーが内蔵されています。

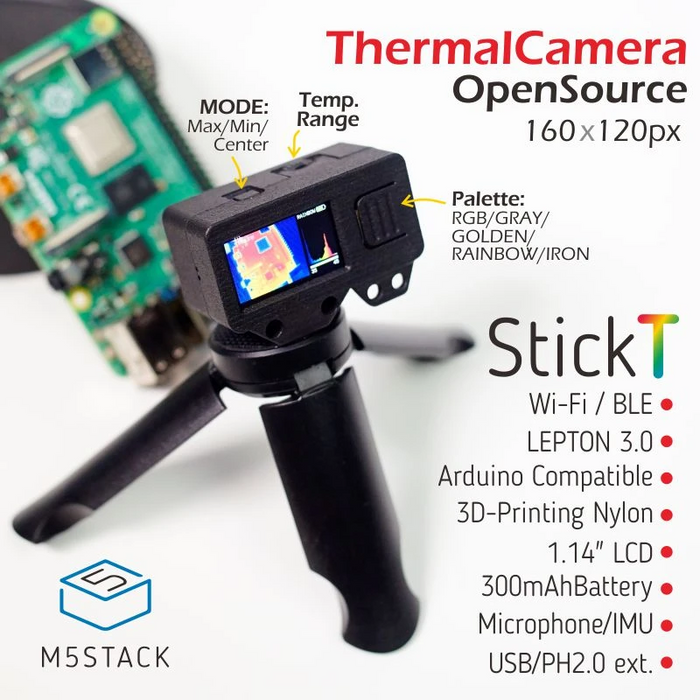

入力インターフェイスとして、二つのプログラマブルボタンと、ロータリーエンコーダがあります。また、下部にはI²Cデバイスを接続できる4ピンPH2.0インターフェイス（Groveポート）が用意されています。本体ケースはナイロンフィラメントを用いた3Dプリンタ製です。下部にはM3と1/4インチのネジ穴が一つずつあります。

仕様

• USB Type-C
• ESP32ベース
• 4 MBフラッシュメモリ
• FLIR Lepton 3.0
• 6軸IMU（MPU6886）
• マイク（SPM1423）
• 二つのボタン
• リセットボタン
• ダイヤルエンコーダ
• IPS LCD（1.14インチ）
• 2.4G SMDアンテナ：Proant 440
• 300mAh LiPoバッテリー
• PMU（電源管理チップ）：AXP192
• GROVE / 4 Pin PH2.0インターフェース
• ケース素材： ナイロンフェラメント（3Dプリント）
• 製品サイズ：48 x 30 x 29 mm
• 製品重量：26 g

ESP32の特徴

• 240 MHzデュアルコア Tensilica LX6 マイクロコントローラ（600 DMIPS内蔵）
• 統合型520 KB SRAM
• 統合型802.11b / g / n HT40 Wi-Fiトランシーバー、ベースバンド、スタック、LWIP
• 統合デュアルモードBluetooth（ClassicおよびBLE）
• ホールセンサ
• 静電容量式タッチインタフェース
• 32 kHz水晶発振器
• すべてのGPIOピンでPWM /タイマ、入出力が可能
• SDIO マスター / スレーブ 50 MHz

Lepton 3.0の特徴

• 有効ピクセル：160 x 120
• 視野：56°
• 撮像時間：< 500 ms
• 入力クロック：25 MHz
• ピクセルサイズ：12 μm
• 動作電力：150 mW（動作時）、650 mW（シャッターイベント中）、5 mW（スタンバイ時）
• ダイナミックレンジ：-10 ~ 400℃（低ゲインモード）、-10 ~ 140℃（高ゲインモード）
• スペクトル範囲：8 ~ 14 μm
• 熱感度：< 50 mK（0.050℃）
• 最適温度範囲：-10 ~ 80℃

内容物

• 1 x M5StickT
• 1 x USB Type-Cケーブル（20 cm）

資料

• 製造元ドキュメントページ
• ESP32-PICO-D4（Espressif社のデータシート）
• IMU6886データシート
• AXP192データシート
• SPM1423データシート
• Leptonデータシート
• Leptonエンジニアリングデータシート
• Leptonソフトウェアインターフェイス
• Arduinoサンプルコード

製造元の希望小売価格：429.00 ドル
製造元の販売ページ：https://shop.m5stack.com/collections/...

商品コード: M5STACK-K016-T
