サウンドグラフィックボードPC-CHARM

シリアルコマンドで動作する簡易サウンドグラフィックボードです。micro:bitやArduino Uno、IchigoJam等の各種ボードで利用できます。
家庭用テレビのビデオ入力（RCAピン）に接続して使用します。
STEM教育等に手軽にお使い頂けます。

仕様

• IchigoJam用PanCake（株式会社ナチュラルスタイル）の互換ボードです。
  （PanCakeファームウェア書き込み済み、ライセンスシール付属）
• NTSCビデオ出力（解像度：80x 45、表示色：16色）
• モノラル音声出力（和音可能）
• シリアルコマンド制御（115200 baud）
• 電源は各種ボードから3.3 Vを供給
• ビデオ/音声はステレオミニジャックのL/Rに出力
  （ステレオピンプラグ-RCAピン変換ケーブルを御用意ください）
• micro:bitとの接続はネジ止め（半田付け不要、ネジ類は御用意ください）
• Arduino-UNO、IchigoJamとの接続はピンヘッダー（半田付け要、14Pピンヘッダー付属）

※micro:bit等のマイコンボード、ケーブル、ネジは付属しておりませんのでご注意ください。

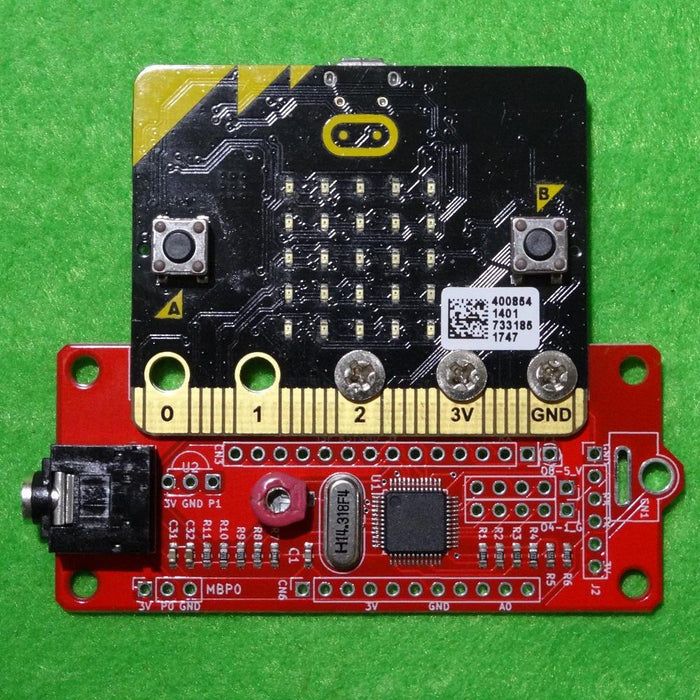

使用例（micro:bitとの接続例）

資料

• サポートページ
• 資料
• サンプルプログラム（micro:bit用）

こちらの商品は、MAENOHさんからの_受託販売商品_です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: MAENOH-001
