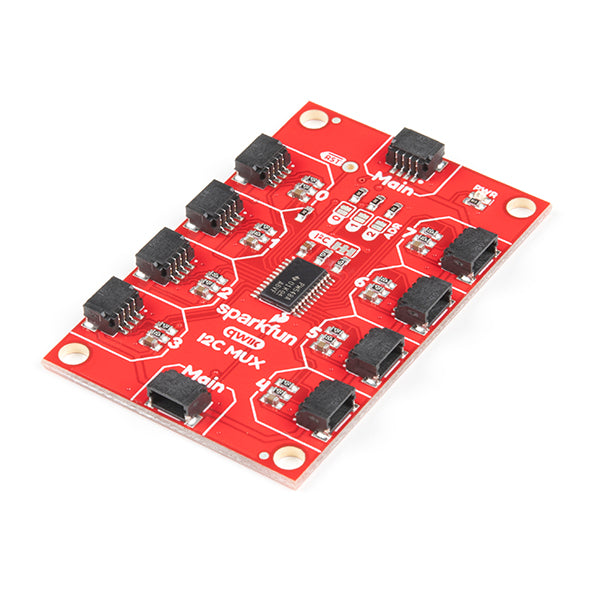

Qwiic - TCA9548A搭載 8チャンネル Mux拡張基板

本製品は、同じアドレスを持つ複数のI²Cデバイスと通信でき、インターフェースを簡単にします。

本製品自身で8つの構成可能なアドレスがあり、1接続で64個のI²Cバスまで可能です。本製品をもっと簡単に使えるようにするため、通信はすべてI²C経由だけで行ない、便利なQwiicシステムを利用します。

また、アドレスバイトの最後の3ビットを変更できるので、同一I²Cポートに本製品を複数個設置する場合、選択可能なアドレスを8個利用できます。アドレスは、３つのADRジャンパにはんだ付けで変更できます。本製品は、1.65 Vから5.5 Vの間で動作し、自社で製作しているQwicc基板全てに理想的です。

SparkFun Qwiicコネクトシステムは、I²Cセンサ、アクチュエータ、シールド、ケーブルのエコシステムで、プロトタイピングを迅速かつエラーを少なくします。Qwiic対応基板は、共通の1 mmピッチの4ピンJSTコネクタを採用しているので、基板スペースを節約し、極性があるので間違って差し込めないようになっています。

特徴

• 動作電圧範囲：1.65 V～ 5.5 V
• 動作温度範囲：-40～85° C
• I²Cアドレス：0x70 （標準）～0x77
• 10x Qwiicコネクタ
  • 2x パススルー（ デイジーチェイン）
  • 8x チャネル

改版変更：このバージョンのQwiic - TCA9548A搭載 8チャンネル Mux拡張基板では、基板の使い心地を改善するため、以下に示したように１つだけ改造しました。どのバージョンをお買い求めかは、製品写真をご確認ください。

• 本製品には、MUXを回避し、他のQwiiic基板をデイジーチェーンするために、パススルーパターンのあるQwiiicコネクタを追加しました。

資料

• SPARKFUN QWIICマルチプレクサブレークアウト基板ガイド
• 回路図 (v1.1)
• Eagleファイル (v1.1)
• フックアップガイド
• 基板寸法(v1.1)
• TCA9548A データシート (TCA9548A)
• SparkFun I2C Mux Arduinoライブラリ
• SparkFun TCA9548A Pythonパッケージ
  • ReadtheDocsドキュメンテーション
• Qwiic資料ページ
• GitHubハードウェアレポジトリ(v1.1)

製造元希望小売価格：11.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/products/16784

商品コード: SFE-BOB-16784
