M5Stack Core2 for AWS - ESP32 IoT開発キット
送料区分: 650
商品コード: M5STACK-K010-AWS
発売日: 2020-12-16
在庫数: 48
短いURL: ssci.to/6784
本製品について、2024年夏頃まで一時的に在庫薄となります。(2024年3月6日）
本製品の価格に加え、AWSの各サービスのご利用には別途料金が発生します。予めご認識の上、お買い求めください。
M5Stack Core2に、本製品用にカスタマイズされたM5GO Bottom2（M5Stack Core2専用バッテリーボトム）を加えたモデルです。Microchip社製のATECC608A Trust&GOセキュアエレメントが内蔵されています。
本製品はAWS IoT EduKitプログラムのリファレンスハードウェアで、AWSを使ったIoTのアプリケーション構築において、簡単でコストパフォーマンスの良い学習が行えます。
ESP32-D0WDQ6-V3マイコンを搭載。最大240 MHzで駆動するXtensa32ビットLX6デュアルコアで、2.4 GHz Wi-Fi、Bluetooth 4.2 BR/EDR、BLEを利用可能です。更にオンボードで8 MB PSRAMと16 MBフラッシュを搭載しています。
2.0インチの静電容量性タッチスクリーンを搭載し、スムーズで反応が良好なヒューマンマシンインターフェースを提供します。更に振動モーターを内蔵し、触覚フィードバック/アラートなどの用途に使用できます。オンボードRTCモジュールも備え、一日の正確な時刻を管理します。
電源はAXP192電源管理チップ経由で供給され、デバイスの電力状態を監視・制御します。microSDカードスロットを搭載し、最大16 GBのmicroSDカードが利用可能です。内蔵スピーカーはI2Sデジタルオーディオインターフェースのパワーアンプチップと組になって信号歪を低減し、クリアなオーディオ出力を提供します。パワーとリセット（RST）ボタンは側面に物理ボタンとして搭載、更に画面前面にはプログラム可能なタッチボタンが3個あります。
Core2 for AWSに装着済みのM5GO Bottom2 for AWSには、IoTアプリケーション作成用として機能とセキュリティが追加されています。
ボトムに搭載されたMPU6886は6軸のIMU（慣性計測ユニット）兼温度センサで、SPM1423デジタルマイクは録音用または音声支援アプリケーション作成用に音声をキャプチャし、個別にプログラム可能な10個のSK6812 RGB LEDはカスタマイズ/アニメーション可能な照明効果を生み、500 mAhリチウム電池は外出先での電力供給を可能にします。
更に本製品用に追加で搭載されたMicrochip社製ATECC608A Trust&GO暗号認証チップはAWSへの接続を簡素化し、さらに暗号計算の高速化に利用できるセキュアキーが予め提供されています。
電源周りの動作
- 電源オン： 左のパワーボタンをワンクリックします
- 電源オフ：左のパワーボタンを6秒間長押しします
- リセット：底部のRSTボタンをクリックします
特徴
- AWS IoT EduKitプログラムのリファレンスハードウェア
- ESP32-D0WDQ6-V3搭載、2.4 GHz Wi-Fi、Bluetooth 4.2、BLE対応
- 16 MB フラッシュ、8 MB PSRAMを搭載
- ATECC608Aハードウェア暗号化チップ内蔵
- 静電容量式タッチスクリーン
- PDM マイク、電源インジケータ、6軸IMU、振動モーターを搭載
- microSDカードスロット（最大16 GB対応）
- 500 mAhリチウムイオン電池、電源管理チップ搭載
- FreeRTOS、MicroPython、UIFlow、 Arduino開発フレームワークに対応
- AWSデバイス認定プログラム検証済
内容物
- 1 x M5Stack Core2（コア部分）
- 1 x M5GO Bottom2 for AWS（ボトム部分）
- 1 x Type-C USBケーブル（50 cm）
- 1 x 六角レンチ
アプリケーション
- IoTコントローラ
- STEM教育
- DIYプロジェクト
仕様
| リソース | パラメータ |
| ESP32-D0WDQ6-V3 | 240 MHzデュアルコア、 600 DMIPS、520 KB SRAM、 Wi-Fi、デュアルモードBluetooth |
| フラッシュ | 16 MB |
| PSRAM | 8 MB |
| ハードウェア暗号化チップ | ATECC608A |
| 入力電圧 | 5 V @ 500 mA |
| ホストインターフェース | USB Type-C x 1、GROVE（I2C+I/0+UART） x 1 |
| プログラマブル LED | SK6812 x 10 |
| ボタン | 電源ボタン、RSTボタン、仮想画面ボタン x 3 |
| 振動アラーム | 振動モーター |
| IPS LCDスクリーン | 2.0インチ@320 x 240 ILI9342C |
| 静電容量式スクリーン IC | FT6336U |
| スピーカー | 1W-0928 |
| マイク | SPM1423 |
| I2S パワーアンプ | NS4168 |
| IMU | MPU6886 |
| RTC | BM8563 |
| PMU | AXP192 |
| USBシリアル変換 | CP2104 |
| DC-DC昇圧 | SY7088 |
| microSDカードスロット | 最大 16 GB |
| リチウム電池 | 500 mAh @ 3.7 V |
| アンテナ | 2.4 GHz 3D アンテナ |
| 動作温度 | 0°C ～ 40°C |
| 正味重量 | 101 g |
| 総重量 | 108 g |
| 製品寸法 | 54 x 54 x 24 mm |
| 梱包寸法 | 90 x 60 x 27 mm |
| シェル素材 | プラスチック（PC） |
ピン配置
LCD & TF カード
LCD：320x240
microSDカード最大容量 16 GB
| ESP32チップ | GPIO38 | GPIO23 | GPIO18 | GPIO5 | GPIO15 | |||
| AXP192チップ | AXP_IO4 | AXP_DC3 | AXP_LDO2 | |||||
| ILI9342C | MISO | MOSI | SCK | CS | DC | RST | BL | PWR |
| ESP32チップ | GPIO38 | GPIO23 | GPIO18 | GPIO4 |
| TFカード | MISO | MOSI | SCK | CS |
静電容量式タッチIC
| ESP32チップ | GPIO21 | GPIO22 | GPIO39 | |
| AXP192 | AXP_IO4 | |||
| FT6336U | SDA | SCL | INT | RST |
マイク & NS4168
| ESP32チップ | GPIO12 | GPIO0 | GPIO2 | AXP_IO2 | GPIO34 |
| NS4168 | BCLK | LRCK | DATA | SPK_EN | |
| マイク | CLK | DATA |
AXP192&電源インジケータLED
| AXP192 | AXP_IO1 | AXP_LDO3 |
| 緑色LED | Vcc | |
| 振動モーター | Vcc |
RTC
| ESP32チップ | GPIO21 | GPIO22 | |
| AXP192 | AXP_PWR | ||
| BM8563 | SDA | SCL | INT |
IMU（3軸ジャイロスコープ & 3軸加速度計）&ポゴピン
| ESP32チップ | GPIO21 | GPIO22 |
| MPU6886 | SDA | SCL |
| Pogo Pin | SDA | SCL |
USBシリアル変換チップ
| ESP32チップ | GPIO1 | GPIO3 |
| CP2104 | RXD | TXD |
SK6812-LED
| ESP32チップ | GPIO25 |
| SK6812-LED | DATA |
内部I2C接続
| ESP32チップ | GPIO21 | GPIO22 |
| MPU6886 | SDA | SCL |
| AXP192 | SDA | SCL |
| BM8563 | SDA | SCL |
| FT6336U | SDA | SCL |
| ATECC608A | SDA | SCL |
充電電流測定値
| 充電電流 | 充電完了時電流(電源オフ) | 充電完了時電流(電源オン） |
| 0.219A | 0.055A | 0.147A |
M5Core2 ポート
HY2.0-4P PortA（赤）
| ESP32チップ | GPIO32 | GPIO33 |
| PortA | GPIO32(SDA) | GPIO33(SCL) |

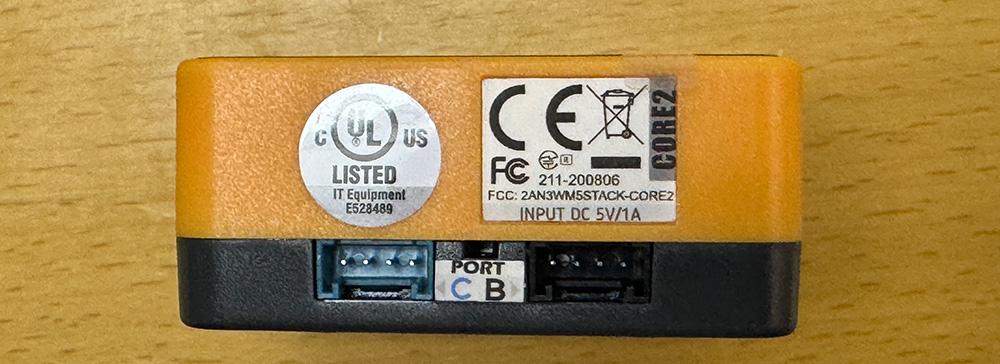

M5GO-Bottom For AWS ポート
HY2.0-4P PortB（黒）
| ESP32チップ | GPIO26 | GPIO36 |
| PortB | GPIO26(DAC) | GPIO36(ADC) |
HY2.0-4P PortC（青）
| ESP32チップ | GPIO13 | GPIO14 |
| PortC | GPIO13(RXD2) | GPIO14(TXD2) |
ESP32 ADC/DAC
| ADC1 | ADC2 | DAC1 | DAC2 |
|---|---|---|---|
| 8 チャネル | 10 チャネル | 2 チャネル | 2 チャネル |
| G32-39 | G0/2/4/12-15/25-27 | G25 | G26 |
ピン割り当てとリマッピングの詳細は、 ESP32データシートをご覧ください。
資料
- 製造元ドキュメント
- データシート
- 回路図
- Arduino API
- Arduino IDE用サンプル（FactoryTest）
- チュートリアル
製造元希望小売価格：49.90ドル（税抜）
製造元の販売ページ：https://shop.m5stack.com/products/...
