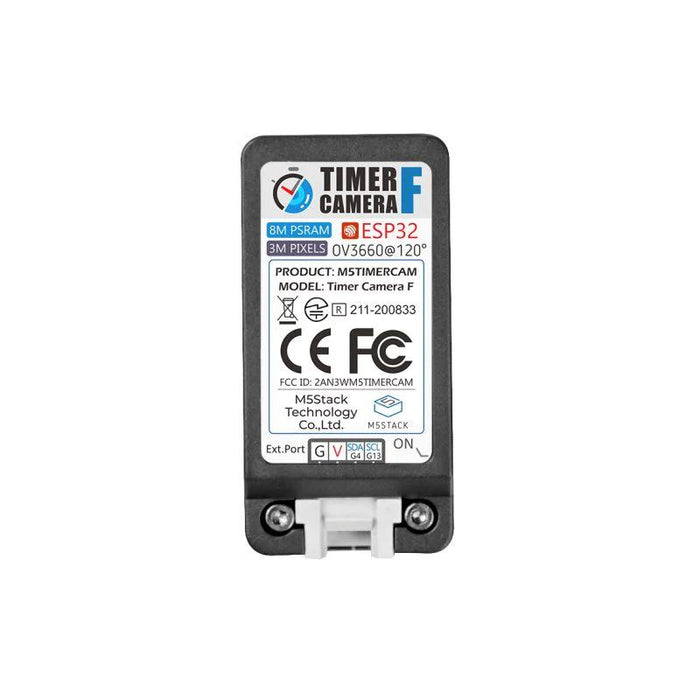

ESP32 PSRAM Timer Camera F (OV3660)
送料区分: 200
商品コード: M5STACK-U082-F
発売日: 2021-01-21
在庫数: 100+
短いURL: ssci.to/6786
ESP32 PSRAM Timer Camera X (OV3660)の魚眼レンズバージョンです。
ESP32-D0WDQ6-V3をベースにし、8 MB PSRAM、4MBフラッシュを搭載した魚眼レンズモジュールカメラです。解像度3メガピクセルのカメラ（OV3660）は視野角120°、最大解像度2048 × 1536で、270 mAhバッテリーとステータス表示LEDを内蔵しており、超低消費電力設計です。
LEDの下にはリセットボタンを搭載。RTC（BM8563）により、スリープと起動のタイミングを調整可能です。スタンバイ時の電流はわずか2 μAで、1時間に1枚のタイマー撮影をオンにしても、1ヶ月以上連続で動作します。モジュールはWi-Fi画像転送とUSBポートでのデバックに対応しています。底面にあるHY2.0-4P Grove互換ポート出力により、他の周辺機器に接続が可能です。PC/スマホ写真撮影アプリ、タイマー撮影用のクラウド画像HTTPインターフェースなど多くのソフトウェアが提供されており、簡単に開発、使用できます。
注意
Timer Camera Fの消費電力管理の仕組みはCOREやStickCと異なります。ご使用の際にPWRボタンを2秒長押しすることで、電源オンになります。また、デバイスをシャットダウンする場合には、ソフトウェアAPIをお使いいただくか、PCB上のリセットボタンを押す必要があります。
製品特徴
- ESP32-D0WDQ6-V3ベースの設計
- Wi-Fi画像転送
- タイマーでのスリープ/ウェイクアップ機能
- ステータスインジケーター
- 超低消費電力設計
- 270 mAhバッテリー内蔵
- プログラミングプラットフォーム：ESP-IDF/Arduino/UIFlow
内容物
- 1 x Timer Camera F
- 1 x LEGOアダプタ
- 1 x Wall-1515（壁取り付け用アタッチメント）
- 1 x Type-C USB（20 cm）
画角の違い（通常レンズとの比較）
仕様
| リソース | パラメータ |
|---|---|
| PSRAM | 8 MB |
| フラッシュメモリ | 4 MB |
| イメージセンサ | OV3660 |
| 最大解像度 | 3 MP |
| 出力フォーマット | 8/10 bit RAW、RGB、YCbCr出力、圧縮対応 |
| 最大画像転送レート | 2040x1536：15 fps 1080p：20 fps 720p：45 fps XGA（1024x768） ：45 fps VGA（640x480）：60 fps QVGA（320x240）：120 fps |
| 視野角 | 120° |
| バッテリ | 270 mAh |
| 正味重量 | 21 g |
| 総重量 | 44 g |
| 製品寸法 | 48 × 24 × 22.6 mm |
| 包装寸法 | 75 × 45 × 30 mm |
資料
- 製造元ドキュメント
- データシート
- チュートリアル
- Arduino IDE
- Arduino IDEサンプルプログラム
- ESP-IDFサンプルプログラム
- M5Burner Firmware
製造元希望小売価格：19.95ドル（税別）
製造元の販売ページ：https://m5stack.com/products/...
商品コード: M5STACK-U082-F
