MCP25625-breakout

CAN BUSをSPI接続で利用可能なMCP25625を駆動に必要なコンデンサや振動子と共に実装し、必要最低限のピンだけ引き出した基板です。ProMicroと組み合わせやすいピン配置になっています。
※2023年4月入荷分から信号線にリセットが加わり、ピンが11列になりました。

特徴

• 終端抵抗の利用をスイッチで切り替え可能
• 16 MHzの水晶振動子を利用
• 基板を縦向きに配置する形状なので、ブレッドボード利用時に穴が見やすい
• MCP25625はMCP2515のライブラリで利用可能
• 本製品を利用可能なArduino向けのライブラリを公開しています。良ければご利用ください。
  Arduinoライブラリ CanBusMCP2515_asukiaaa

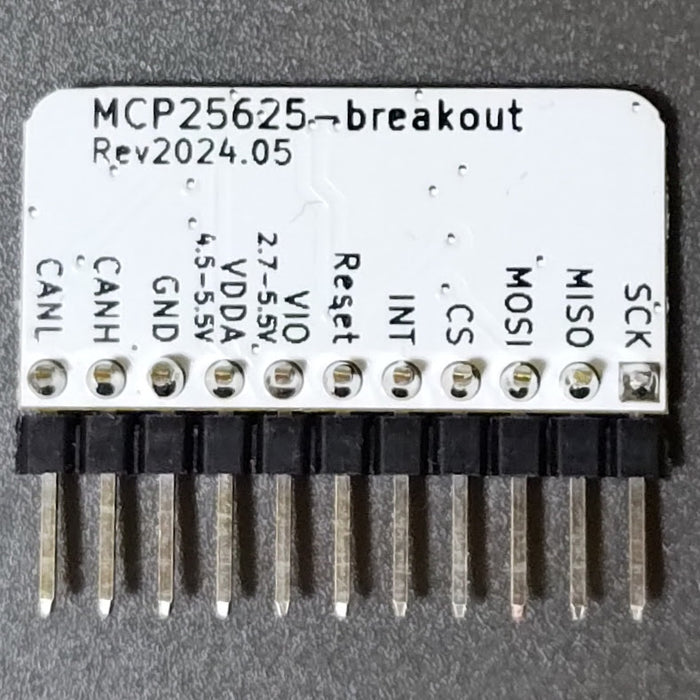

基板裏面

使用例

資料

• サポートページ
• 設計データ（KiCad）
• 回路図（PDF）
• MCP25625データシート(PDF)
• Arduinoライブラリ CanBusMCP2515_asukiaaa

こちら商品は、Asuki Konoさんからの_受託販売商品_です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: ASUKIAAA-026
