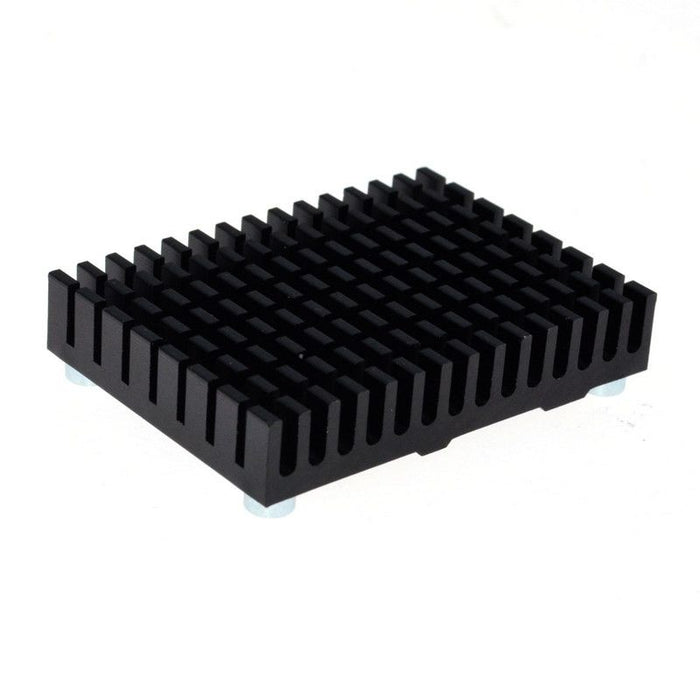

Raspberry Pi Compute Module 4用ヒートシンク（ブラック、3mmワッシャー）--販売終了

後継品はこちら。1.5 mm厚と3 mm厚のワッシャーが両方同梱されるようになりました。

Raspberry Pi Compute Module 4用のヒートシンクです。Wi-Fi搭載モデル、Wi-Fiなしのモデルの両方に使用できます。

CM4はCM3+に比べて消費電力が大きいため、CPU温度が限界の85℃（室温25℃の場合）に達してしまい、負荷がかかってしまうことがあります。BMUと無線モジュールも非常に熱くなりがちです。

本製品の裏面には三つの熱伝導パッドが取り付けられており、CM4のCPUや無線モジュール、PMUにしっかりと密着して熱を逃がします。

セットには100ピンボードコネクタ用の厚み3 mmナイロンワッシャーが付属しています。CM4の保護と破損防止、ボード間コネクタの破損防止に役立ちます。自分で設計したベースボードを使用する場合、PCB固定用の足へのはんだ付けの必要はありません。組み立て詳細はデータシートをご覧ください。

ご注意： Raspberry Pi Compute Module 4 IO ボードと合わせて使う場合には、1.5mm ワッシャーがついたものをお選びください。
Raspberry Pi Compute Module 4用ヒートシンク（シルバー、1.5mmワッシャー）
Raspberry Pi Compute Module 4用ヒートシンク（ブラック、1.5mmワッシャー）

室温25℃でCPUとDDRメモリに最大負荷がかかっている場合、最大20℃の冷却が可能です。実際の冷却効果は、室温とCM4の温度差により異なります。詳細は冷却性能試験レポートをご覧ください。

特徴

• Raspberry Pi Compute Module 4専用に設計されたヒートシンク
• CPU、PMU、無線モジュール用熱伝導パッド
• Wi-Fiあり/なし両モデルに対応
• CM4 I/Oボード取り付け用ナイロンワッシャー

仕様

• 本体色 : ブラック
• ナイロンワッシャー高さ : 3 mm
• サイズ : 55 x 40 x 13.5 mm
• 重量 : 40 g

内容物

• CM4用ヒートシンク x 1
• 3 mm厚ナイロンワッシャー x 4
• 取り付けネジ x 4

資料

• 組み立てガイド
• 冷却性能試験レポート

製造元の販売ページ：http://www.edatec.cn/...

商品コード: EDATEC-ED-CM4COOLER-30B
