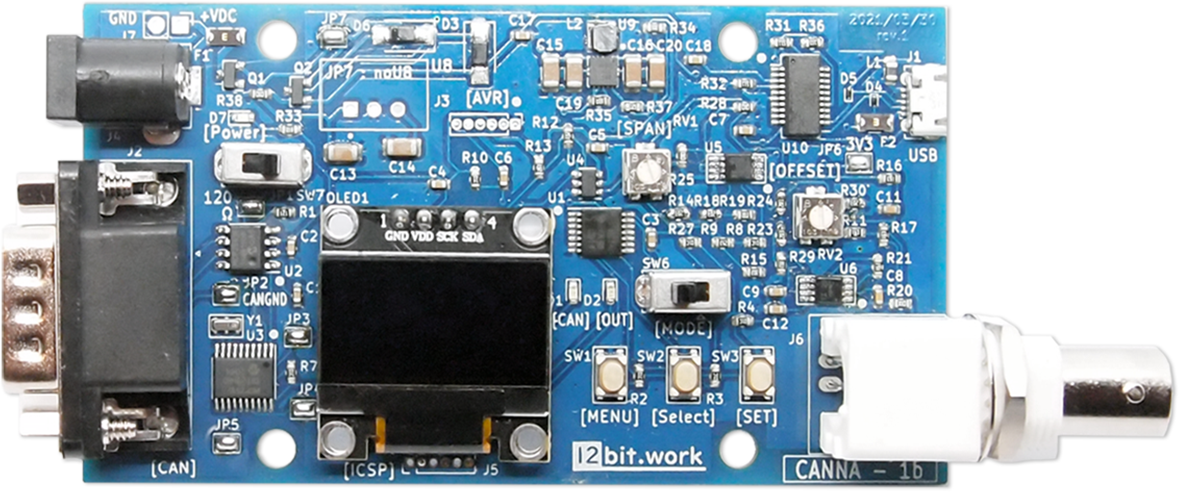

CANNA-1b

CANNA-1bは標準フォーマットで送信されたCAN信号を電圧出力（1-5 V）に変換して出力することができます。各種メカニカルデータをアナログ信号に変換できることから、電圧タイプのデータロガーや記録計で簡単に記録できます。

CAN信号の変換データ抽出設定はボタン操作またはUSBで行います。

特徴

• 受信したCAN信号の表示機能があります。
• 表示を見ながらボタン操作にて設定可能です。
• 120 Ωの終端抵抗を内蔵しています。取り外し可能です。

仕様

• アナログ出力
  • 出力種別：電圧
  • 出力数：1出力
  • 分解能：12 bit （約1 mV）
  • 出力範囲：1～5 V
  • 出力確度：1%f.s.(TYP)
• CAN通信
  • バス通信速度：1 M, 500 k, 250 k, 125 k, 100 k, 80 k, 50 k, 20 k, 10 kbps
  • データフレーム：標準フォーマット
  • データ長：1,2,3,4 byte
  • スタートビット：1～63 bitのいずれかを設定可能
  • エンディアン：Big（Motorola）, Little（Intel）
  • データ形式：Signed, Unsigned
• 電源
  • DC電源：5 V（4.5～5.5 V)
  • 消費電流：約100 mA（DC 5V）
  • USB給電対応
• コネクタ：
  • 電圧出力：BNC
  • CANバス：D-Sub 9ピン（オス）
  • DC電源：DCジャック（外径5.5 mm，内径2.1 mm）
  • USB：USB Micro-B

内容物

• CANNA-1b本体
• 取扱説明書

使用例

資料

• 製品ページ
• 各種資料

こちらの商品は、12bit.work様からの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: 12BITWK-001
