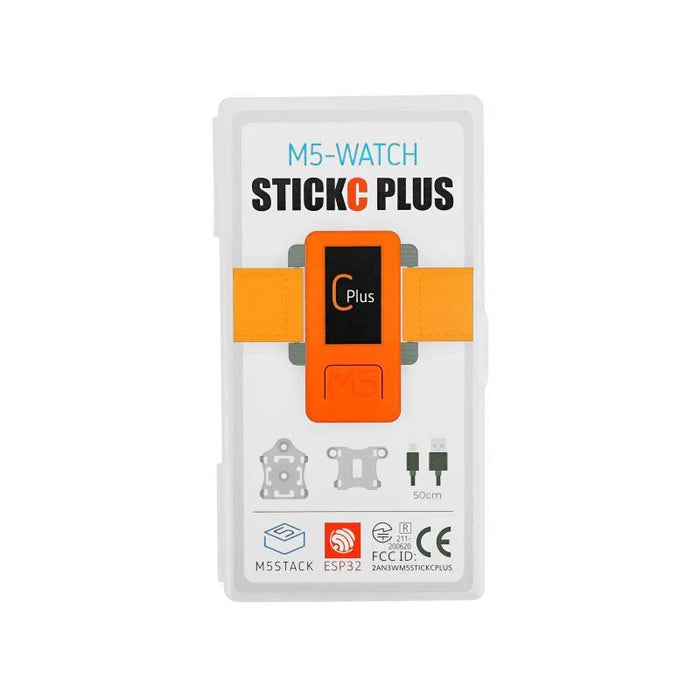

M5StickC Plusに時計バンドなどのアクセサリーが付いたキットです。

M5StickC Plusは、ESP32-PICO-D4を搭載し、Bluetooth 4.0 とWi-Fi が使用でき、オリジナルのM5StickCをより大きな画面にしたアップグレード版です。ポータブルで使いやすい、オープンソースのIoT開発ボードです。この小型デバイスによって、アイデアを実現し、創造性を豊かにして、IoTプロトタイピングの加速が可能となります。

M5StickC Plusで開発すれば、開発プロセスでの労苦を取り除くことができます。 M5StickC Plusは、M5Stacksシリーズのコアデバイスの一つです。コンパクトなボディは、赤外線、RTC、マイクロフォン、LED、IMU、ボタン、PMUなど、豊富なハードウェア資源と一体化されています。

従来のM5StickCからの改善点は、ブザー、大型の画面（1.14インチ、解像度135 x 240 のLCD 画面）と安定性を向上したハードウェアデザインです、本バージョンは表示面積を18.7%拡大し、バッテリーは95 mAhから120 mAhに増加しました。さらにHATやUnitシリーズ製品にも対応しています。

※左が本製品、右がStickC

電源スイッチ操作

  • 電源オン：電源ボタンを2秒間押す
  • 電源オフ：電源ボタンを6秒間押す

注意

  • M5StickC Plus対応ボーレートは、1200 ~115200、250K、500K、750K、1500Kです。
  • G36/G25は同じピンを共有しているので、一方を使う場合、もう片方はフローティング入力に設定してください。例えば、G36をADC入力とする場合、G25はフローティングに設定してください。
setup()
{
   M5.begin();
   pinMode(36, INPUT);
   gpio_pulldown_dis(GPIO_NUM_25);
   gpio_pullup_dis(GPIO_NUM_25);
}
  • VBUS_VIN とVBUS_USBの入力範囲は4.8～5.5 Vで、VBUS給電時には、内部バッテリーは電源管理チップAPX192経由で充電されます。

特徴

  • ESP32ベースのBLE 4.2 とWi-Fi対応
  • 6軸IMU内蔵
  • 赤色LED
  • IR 送信機
  • マイクロフォン
  • RTC
  • ボタン、LCD（1.14 インチ）
  • 内蔵Lipoバッテリー
  • 拡張ソケット
  • 内蔵パッシブブザー
  • ウェアラブル、壁掛け可
  • 開発プラットフォーム UIFloｗ、MicroPython、Arduino

内容物

  • 1 x M5StickC Plus
  • 1 x 20 cm USB Type-C kケーブル
  • 1 x WALL/1515
  • 1 x Brick
  • 1 x 時計ベルト

用途

  • IoT端末コントローラ
  • ウェアラブルデバイス
  • STEM教育製品
  • DIY工作

USBドライバ

UnitV/M5StickV/M5StickC/ATOMの動作には、システムによってはドライバが必要になります。この問題は、手動でFTDIドライバをインストールすることで解決できます。

Win10 環境を例にとると、OSに合ったドライバファイルをダウンロードして展開し、デバイスマネージャからインストールします

注意：システムによっては、ドライバを有効にするには2回インストールする必要があります。認識されないデバイス名は通常、M5Stack またはUSB Serialです。Windowsでは、ドライバファイルを使用して、デバイスマネージャで直接インストールすることを推奨しています (カスタムアップデート）、実行ファイルによるインストール方法は正しく動作しない可能性があります。

仕様

項目 内容
ESP32 240MHz デュアルコア、600 DMIPS、520 KB SRAM、
Wi-Fi、デュアルモード Bluetooth
フラッシュメモリ 4 MB
電源 入力5 V @ 500 mA
ポート TypeC x 1、GROVE (I2C+I/0+UART) x 1
LCD画面 1.14 インチ、135 x 240 カラーTFT LCD、ST7789v2
ボタン カスタムボタンx 2
LED RED LED
MEMS MPU6886
ブザー 組み込みブザー
IR 赤外線送信
MIC SPM1423
RTC BM8563
PMU AXP192
バッテリー 120 mAh @ 3.7V
アンテナ 2.4G 3D アンテナ
ピンポート G0、G25/G36、G26、G32、G33
動作温度 0°C～60°C
正味重量 15 g
総重量 21 g
製品サイズ 48.2 x 25.5 x 13.7 mm
パッケージサイズ 65 x 25 x 15mm
ケース素材 プラスティック( PC )


資料

製造元希望小売価格：22.90ドル
製造元の販売ページ:http://www.m5stack.com/product/...
